MT-A 流速流量仪

一、产品详情

  MT-A型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

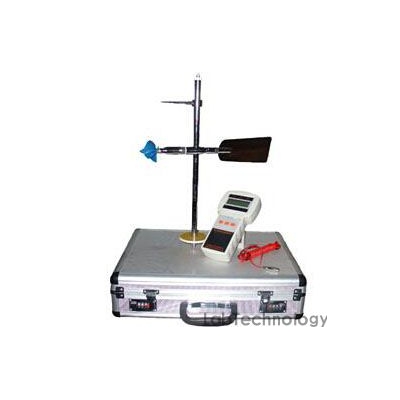

便携式流速仪主要由LS1206B型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、0.4m×4Ф16测杆组成。全套仪器置于高级铝合金密码箱内。使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，配置60度高温旋桨，是国内目前新型的便携式流速测量仪器。

1.仪器的技术要求：

                                    KN

◆ 测速公式：V ＝ ——————— ＋ C(m/s)(自动计算)

                                     T

◆ 测速范围：0.06-5.00 m/s (可到7.00m/s)

◆ 测流误差：≤1.5%

◆ 显示屏：4×16位液晶显示

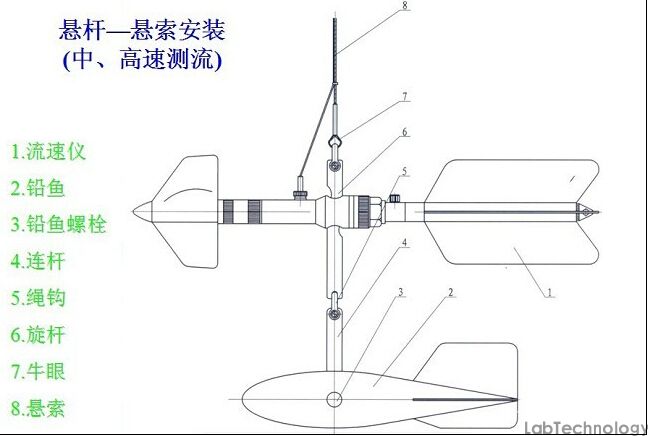

◆ 测量方式：测杆定位测量（亦可缆绳悬挂定位测量）

◆ 温度范围：－20℃- 60℃

◆ 电源：DC8.4V（充电电池）,充满后可连续工作40小时以上.

二、测量原理

  本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量 Q＝V·S（S为断面面积）

1. 流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：

               KN

    V＝————＋ C（m/s）

                T

式中：V：测流时段内平均流速（m/s）

          K：桨叶水力螺距

          C：流速仪常数

          T：测流历时（单位为S）

         N：T时段内信号数

本仪器使用时，K 、C均为常数，测流时，只要测出T和N，即可算出流速。

2. 流量的计算：

流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。

三、仪器的维护：

◆ 测算仪的维护，短期不用时，必须拨掉插头（断开电源）保存。长期不用时，三个月须充电一次。

◆ 每次使用后，用清水冲洗流速仪、测杆，并用毛巾擦干，存放。

◆ 流速仪的保养、拆洗见流速仪说明书。
