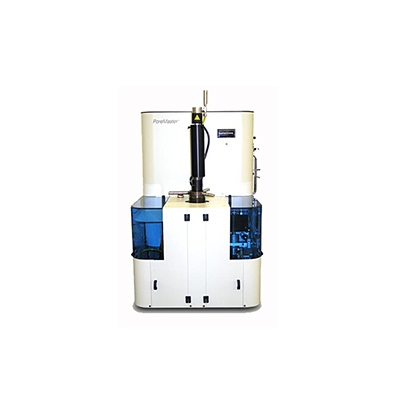

PoreMaster 33 压汞仪

PoreMaster-33 GT全自动压汞仪与真空泵，软件，样品池及所有标准附件构成完整系统

主机包括:压力传感器   ──0-50PSIA

              压力传感器   ──0-33000, PSIA

              CPU及双RS232接口输出

              A/D转换器，166K/秒采样速率，16位分辨率

              液压油过滤循环系统

              汞蒸汽防护冷阱

－孔分布测定范围：1080~0.005微米（孔直径）

－从真空到33,000psia可连续或步进加压

－二个高压样品分析和二个低压站

－全自动计算机控制两个低压站可同时向样品池充汞

－可测定总孔体积，孔体积分布，孔表面积及其分布，孔数分布及表层（envelope）或颗粒密度

－步进和连续压力产生方式具有最大的灵活性

－最高分辨率的注汞/排汞和锯齿图

－RS232接口用于多任务的PC控制和数据采集

－用户程序化平衡时间和平衡速率

－*Autospeed自动控制系统，用以针对样品注入/排出特性调节压力改变速率

－Windows软件用于自动数据采集，表格和图形报告生成及文件管理

－完美的桌面设计

操作特性/指标

－程序化样品池抽真空时间

－程序化样品池抽真空速率

－在低压站中，汞面自动控制

－用户可选样品池的汞自动回填

－*自动传输液压油到高压腔

－*自动高压螺管阀允许高压腔自动排气

－在所有加压/减压状态下超静操作

－软件基础上的校正

－高压传感器校正，既不需要外部压力也不需要真空表

－一体化的分析设置，实时数据采集，数据处理和报告生成

－样品池自动校准

－所有仪器操作可通过PC进行手动操作

安全性特征/指标

－内置冷阱，防止汞蒸汽进入真空泵和实验室

－高压/低压极限开关

－软件限制最高压力输入在33,000psi

－用于高压系统的特殊热处理钢（ASTM A-564-95, ISO9001）

－高压切断盘

－电路自动过压保护

－*手动紧急停车：优先于自动操作

－软件中断功能可安全返回大气压状态

－低压解除阀

－*双保险内部锁定：样品池盖未锁紧时低压站不能操作

－*独特的样品池倾斜系统可帮助完全抽干剩余汞并防止潜在的汞飞溅

－*密闭型低压注汞，防止操作者直接暴露于汞前

技术参数

技术指标                                      低压                                                    高 压

孔直径范围：                           1080-4.26µm                             10.66-0.005µm

压力范围 ：                                0.23-50psia                               20-33,000psia

变压速率 ：                                   0.3psi/sec                                   350 psi/sec

传感器精度*(全范围)：                    ±0.10%                                         ≤±0.05%

传感器非线性*(全范围) ：                ±0.10%                                         ≤±0.05%

传感器波动*(全范围)：                     0.05%                                           ≤±0.10%

传感器重复性*(全范围)：                  0.02%                                             ≤0.10%

传感器分辨率(psi)：                     7.63x10-4                                        9.16x10-1

体积分辨率*：              对0.5mL池颈＝0.03µL(0.003µL/g)

                                   对2.0mL池颈＝0.09µL(0.009µL/g)

数据分辨率：                每次分析多达2000数据点以上

体积精度：                    ±1%(全量程) (样品池注入体积)

平衡速率：                               0-1000µL/sec

平衡时间*：                         用户从1至21,600秒可选

A/D转换器：                    16位 (one part in 65,000)

样品池：                    针对粉末样品，片状，小颗粒，压模等

容量：                                    3 -18mL （可选）

尺寸：                            可达25mm直径x25mm长（可选）

浸入体积：                              可达4mL

报告生成

累积注汞/排汞：               体积对压力和/或孔体积

孔体积单位：                   半径，直径，微米，纳米，埃

孔体积分布：                累积的和微分的（线性和对数的）

孔面积分布：                累积的和微分的（线性和对数的）

孔数分布：                   累积的和微分的（线性和对数的）

孔体积平均：                     平均值，峰值和中值

多孔性：                      颗粒间，颗粒内和总和

孔曲率：                            可选变形因子

分形维数*：                  来自于注入和排出数据

渗透率：                       考虑或不考虑曲率效应

孔喉比：                           压力比，直径比

颗粒大小分布*：          MS和SS理论；平均值，峰值和中值；平均等数；包括大孔弹性模型

密度：                       大孔（口袋型，颗粒型），透明（骨架）

压力单位：                                psi或Pa

接触角：                                  用户可选

数据综述：                总孔体积，总孔面积（基于样品重量或样品体积）

重叠显示：                             任何图形类型

电源：                      100－240VAC，50－60Hz，单相

功率：                                        1000W

操作温度：                              10－45ºC

湿度：                                     10－95%

体积：                       51.44(W) x 64.77(D) x 78.11(H) cm3

重量：                                       198kg

真空泵：                     220V/50Hz, E2M1双级直接驱动

真空度：                                 1x10-3torr

操作温度：                              12－40ºC

正常泵体表面温度：                45－60ºC

最大工作湿度：                          90%
