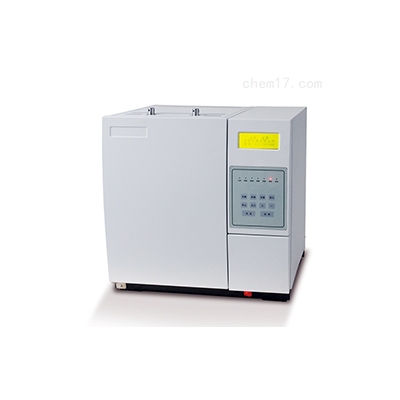

OG-2000V 油气显示评价仪

OG2000V型油气显示评价仪，主要用于钻井现场地化录井和实验室岩石热解分析。 在程序升温条件下，加热岩石使油气组份蒸发，同时干酪根和高分子量的胶质沥青热解成烃，由FID定量检测分析出三峰S0、S1、S2和Tmax，或五峰S0、S1、S21、S22、S23，以及其他派生参数GPI、OPI、TPI、Cp、Pg等。

热解后样品中的残余有机质加热氧化成CO2， 加H2催化生成CH4，由FID定量检测得出S4，及RC、TOC、S4、ST、IHC、IH、D等派生参数，进而计算出样品中的总有机碳含量。

从而快速地对生油岩的生油潜量、成熟度、有机质类型和储油岩的油气含量、油气性质等进行评价。分析结果完全满足国家GB/T18602-2012标准。

原理与用途

在程序升温条件下，加热岩石使油气组份蒸发，同时干酪根和高分子凤的胶质沥青热解成烃，由FID定型检测分析岀三峰SO、S1、S2和Tmax或五峰S0、S1、S21. S22、S23，以及其他派生参数；热解后样品中的残余有机质加热氧化成

 CO2,通过加H2催化生成CH4，由FID定量检测得出S4,逬而计算出样品中的总有机碳含量，从而快速地对烃源岩的产油潜量、成熟度、有机质类型和储集岩的油气含显、油气性质等逬行评价.分析结果完全满足国家有关标准.

仪器配置

• 岩石热解仪主机：热解及残碳两种功能，可做三峰和五般分析；

• 评价工作站；采集卡及解释评价软件；可以自动打印分析结果；

• 电子天平：万分之一精度，最大称量110克；

• 气源：高纯氮钢瓶、氢气发生器、空气发生器；

• 计算机：不低于如下配置：双核2.0GHz、1G内存、500GB硬盘、可插写光驱，19液晶显示器，激光打印机;

• 提供该仪器安装所必须的气体、阀、管线及设备运行所需标准物质备品备件等所有配套设施；

• 如在野外工作，需要配备稳压电源和UPS电源。

主要性能及技术指标

• 仪器主机貝备岩石热解及残碳两种功能；

• 热解分析：三峰及五峰分析可选择；

• 热解采用逬样重复性高的单气缸逬样系统；

• 热解和残碳均使用高灵敏度的双FID检测器;

• 检测器（FID）微电流放大器

烃类最小检测量：0.001 mg烃/g （岩石）；

基线漂移：＜ 0.1mv/3Omin；

线性范围：10⁶；

• 温度控制器：

FID控温精度：360±1℃;

热解炉控温精度：600±1℃，自设定周期800℃可选；

氧化炉控温精度：600±1℃；

热解程序升温分析周期：4个（生油岩、储油容、热模拟和用户自定义周期

程序升温线性失真：＜0.5/min℃：

最髙热解温度可以达到800℃ （选配）；最低升温速率＜1℃/min；

实时温度显示功能；

• 符合GB18602-2012《岩石热解分析》要求。

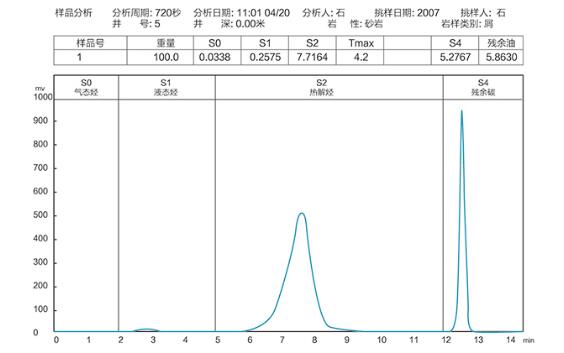

谱图
