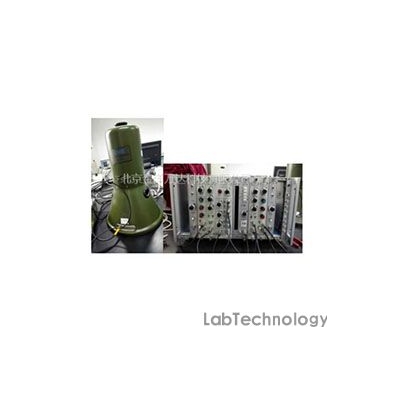

CAKE1101型βγ符合测量仪

1.概述

  CAKE1101型βγ符合测量装置是一套慢符合试验装置，作为教学的基础试验设备，可以用来做放射性活度试验，使学生学会符合测量的基本方法。也可以作为符合法测定⁶⁰CO放射源的绝对强度的科硏或实验设备。

2. 性能

推荐测量范围：2~4uCi,对⁶⁰CO,

测量精度

•使用铅室：＜5%

3. 成套清单

• β探头：1台

• γ探头：1台

• 放大器：2台

• 单道：2台

• 符（反符）合：1台

• 精密脉冲产生器：1台

• 定标器：1台

• 高压电源：2台

• NIM机箱：1台

• 电源：1台

• 铅室：1套

• 电缆：1套

• 使用说明书：1本

4.推荐测量方法

1.系统简图

2. 放置⁶⁰CO放射源，使用示波器观察探测器的输出，缓慢加高压使输出幅度约为0.5V,一般β探测器的高压为-600V, γ探头的高压约为+640V（注意:缓慢加高压至所需值，实验结束后缓慢将高压退至零，再关高压电源。）

3. 把探测器的输出连接放大器，用示披器观察放大器的输出，约为4~5V（放大器积分为“1us”档，微分为“1us”档）

4. 整个系统的调节如下：

探测器高压值：β道约为-600V, γ道约为+640V。推荐使用多道测量能谱确定。

放大器参数调节：积分“lus”，微分'1us”，输出波形为正，有Co-60情况下幅度为+4~5V左右。单道参数调节：使用积分模式，下阈设置根据示波器设置，一般为0.2~0.5V,延时1~2us。

符合参数调节：使用I和II路做符合测量，拨动开开关分别拨到符合、延时这两个档位，固定任意一道的延时为2us,调节另一道的延时。

测量符合电路的电子学分辨时间和物理分辨时间：

a.把精密脉冲发生器输出的标准负脉冲一分为二，分别代表B探头和γ探头的信号输入到线性放大器中。

b.用示波器观察符合电路的I、II监测信号及符合道输出。调节''符合成形时间”，使脉神宽度在0.5-lusf因定任意一道的“延时”于某一中间位置，改变另一道的延时切观察示波器上两道脉冲的移动情况，测量不同延时的符合计数（每次改变0.1PS）,作出瞬时符合曲钱，求出符含电路的电子学分辨时间t ,测量时间为3~6秒。

c.按实验装置图检查连接线路，将放射源⁶⁰co置于抽板上（注意：放射源的活性区面朝上）。通过示波器观察经曲性放大器放大后的输出脉冲波形，调节线性放大器的放大倍数，使β道和Y道的脉冲幅度在+4~5V左右。重复步骤b,求岀符合电洛的物理分辨时间飞。（注意：在符合分辨时间内，要求符合计数相对标准误差≤1%,因此每个点的测量时间要求不小于40秒）。

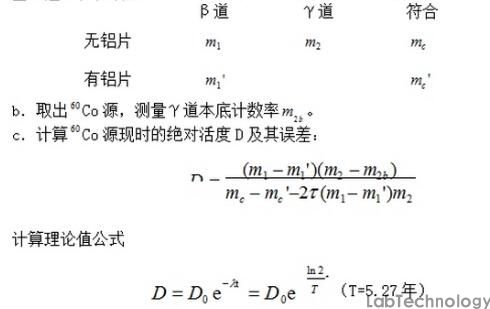

利用符合法测量放射源活度：

a.测量如下计数率（注意：每个量测量3遍，求平均值。）

5.主要技术指标:

• 测量范围： 2—4μCi

• 测量精度：测量误差 ＜15%

• 放置工作源⁶⁰C0，调节高压用示波器检查探测器输出，应有0.5V左右负脉冲

• 调节“符合成形时间”使脉冲宽度为0.2-0.5μs5.
