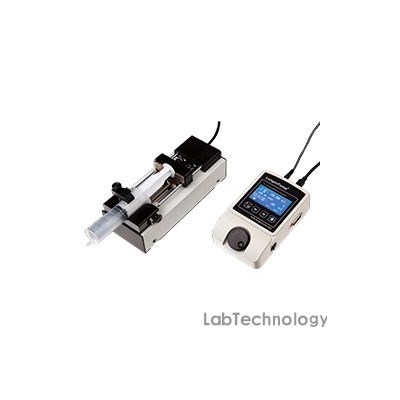

TJ-3A 微量推拉注射泵

7.9μm/min~79.4mm/min

  • 类 别:
  • 注射/其他泵
  • 型 号:
  • Longer TJ-3A
  • 订货号:
  • TP0000394

商品名称:TJ-3A 微量推拉注射泵

  • 货号:TP0000394

1、功能特点

自定义注射器:可储存四个用户自定义的注射器内径

◆ 可从列表中选择注射器或者直接输入注射器内径确定注射器

◆ 线性推力输出:全程>90N

◆ 信号输出功能:两路OC门开关信号输出,指示泵的启/停和方向

◆ 流量校正功能:通过校正操作得到更为准确液量

◆ 注射器保护功能:通过调整限位块位置,可以保护注射泵免受损伤

◆ 块进(退)功能:全速灌注或抽取液体

◆ 采用485通讯总线可与上位机相连,通过后台对其进行控制

◆ 外控输入接口:外部启/停制输入

◆ 控制输出接口:两路OC门开关信号输出,指示泵的启/停和方向


2、技术指标

◆ 工作模式:注射、抽取、先注射后抽取、先抽取后注射、连续

◆ 执行单元数量:1

◆ 最大行程:90mm

◆ 行程分辨率:0.165μm

◆ 线速度范围:7.94μm/min-79.4mm/min(流量=线速度×注射器内截面积)

◆ 线速度调节分辨率:7.94μm/min

◆ 行程控制精度:误差≤±0.5%(行程≥最大行程的30%时)

◆ 额定线性推力:>90N

◆ 注射器选择:内置主要厂家、主要型号注射器供选择

◆ 注射器自定义:可储存四个用户自定义的注射器内经值

◆ 流量校正:通过校正程序获得准确液量

◆ 运行参数设置:分配液量、注射时间、抽取时间、间隔时间、分配次数等,各通道可单独设置,可以让所有通道采用指定通道的参数。

◆ 启动参数设置:各执行单元单独启动、各执行单元分别延时启动、各执行单元同步启动

◆ 显示参数选择:液量、流量或线速度

◆ 掉电记忆:重新上电后可选择是否按照掉电前的状态继续进行工作

◆ 快进(退)功能:全速注射或抽取液体

◆ 状态信号输出:2路OC门信号输出,用于指示启/停和方向状态

◆ 控制信号输入:3路TTL电平信号输入,用于控制启停、快进、快退

◆ 通信接口:RS485

◆ 控制器外形尺寸:170×108×65(mm)

◆ 控制器重量:0.5kg

◆ 执行单元外形尺寸:245×100×95(mm)

◆ 执行单元重量:1.3kg

◆ 使用电源:AC 90V-260V/10W

◆ 工作环境温度:0℃-40℃

◆ 工作环境相对湿度:<80%


3、其他参数

控制器型号(产品编号)配套执行单元型号(产品编号)进样器规格(ml)注射器内径(mm)参考流量范围(μl/min-ml/min)
TJ-3AW0109-1B (05.03.02A)14.720.139-1.39
(05.03.12A
290.505-5.05
中英文可选)
513.11.07-10.7


1016.61.718-17.18


20192.251-22.51


30233.298-32.98


6029.145.295-52.95
