RSB41N 固体核径迹蚀刻系统

  • 类 别:
  • 离子束刻蚀系统
  • 型 号:
  • RSB41N
  • 订货号:
  • TP0000947

商品名称:RSB41N 固体核径迹蚀刻系统

  • 货号:TP0000947

产品简介

   RADOSYS固体径迹自动测量系统对重带电离子在固体径迹核探测器产生的径迹进行自动识别计数,主要用于对氡、α离子、质子、高能宇宙射线和中子的径迹参数的测量。

   全自动径迹识别计数测量,全自动径迹识别参数(面积、周长、圆度、长短轴、入射角及深度)测量,可测量径迹的深度,标记径迹的绝对位置。具有实现径迹的重现、具有自动聚焦、结果打印与管理功能。


系统组成

  • 蚀刻单元

  • 径迹分析单元

  • 氡和中子分析单元

  • 氡探测器

  • 中子探测器


技术参数

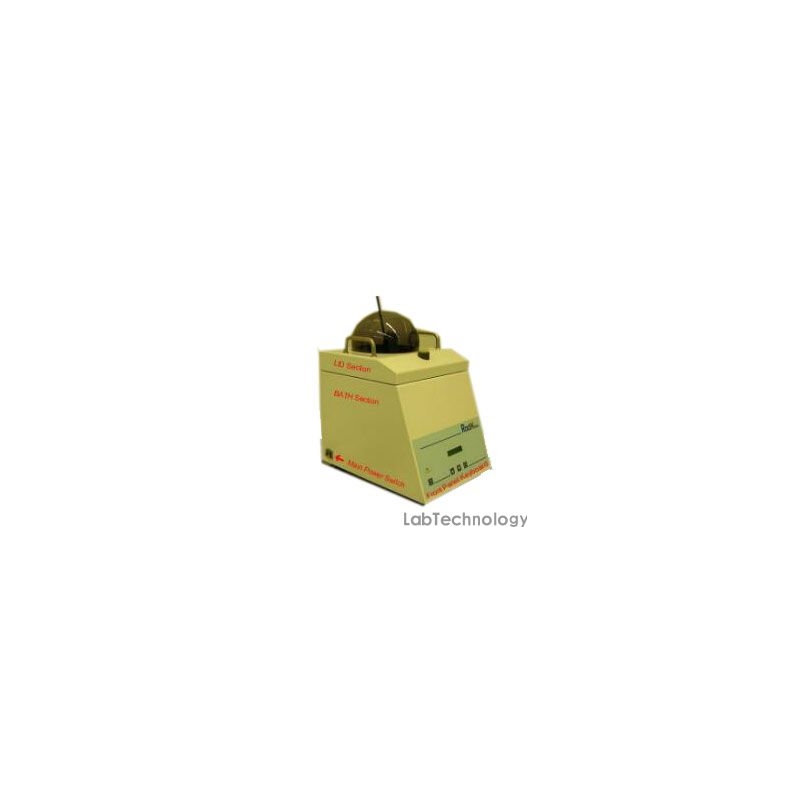

蚀刻单元:

   蚀刻单元采用不锈钢材料,坚固耐用。温度通过先进的微处理器技术调节,配有控制程序,整个化学蚀刻过程可通过前面板键盘和显示屏完成。

Ø  蚀刻剂:25% NaOH溶液

Ø  蚀刻温度:90 °C

Ø  蚀刻时间:4小时

Ø  同时显影的探测器数:432

Ø  蚀刻剂容量:5000 g

Ø  室操作特性:温度可调,自动搅拌

Ø  其它标准特性:溶液处理的整套程序

Ø  电源:90 to 240 VAC 50/60Hz

Ø  重量(有包装):8kg

Ø  尺寸(无包装):ø 250mm x 350mm

径迹分析单元:

Ø  求值时间(每个探头):平均60s

Ø  径迹识别能力:单个和重叠径迹,达到150 tracks/mm2

Ø  径迹分析域:47 mm2

Ø  数据存取:基于从电子表格/数据库导出文件夹管理的网页浏览器

Ø  数据储存:SQL数据库

Ø  探测器片识别:自动点编码读出

RSKS标准型探测器:

Ø  应用范围:室内氡测量

Ø  照射时间:3个月,可延长到6个月

Ø  测量范围:150- 2000KBq.h.m-3

Ø  α粒子探测材料:PADC/CR-39塑料

Ø  裂变室:气隙式过滤器,防篡改

Ø  CR-39片面积:100mm2

Ø  灵敏度:2.0个径迹.cm2.kBq-1.h-1.m3

Ø  本底:0.3个径迹/cm2

Ø  饱和极限:大于12000KBq.h.m-3

RADUET氡钍甄别探测器:

Ø  RADUET型探测器含有两个探测器,可同时测量氡和钍。

RSNS中子剂量计:

Ø  中子辐射的监测也备受关注。辐射工作人员在其工作场所也潜在地受到中子辐射,因此人们对个人中子剂量计的关注正进一步加强。在zui近的二十年里,这种关注也随着中子剂量计研发所取得成果而增加。

Ø  尤其是在高能中子范围内,普通的薄片或热释光探测器测量不能满足要求。而径迹蚀刻方法则完全可以达到预期的测量精度要求,因为它们的粒子记录材料对能量大于0.5Mev甚至是20Mev的快中子也十分灵敏。

探测片:PADC薄片一对

PE通道:有PP转换体的PADC薄片,探测快中子

PA通道:有PA转换体的PADC薄片,探测超热种子

探测下限: 0.1 mSv(AmBe241或252Cf源)

PE道的灵敏度:

Ø  3.0 tr/ mm2mSv (对于AmBe241能谱)

Ø  3.6 tr/mm2mSv  (对于 252Cf能谱)

PA道的灵敏度:

Ø  3.6 tr/ mm2mSv  (对于252Cf能谱)

Ø  3.1 tr/ mm2mSv  (对于252Cf- D2O慢化能谱)

不准确度:

Ø  PE道-60% / 70%(1.7 mSv AmBe241/ 3.5 mSv252Cf)

Ø  PA道-70% / 60%(7.0 mSv252Cf/4.0 mSv252Cf- D2O)

Ø  尺寸: 椭圆型, 55x30x10 mm
