EDM365 环境颗粒物粒径谱仪

  • 类 别:
  • 颗粒物监测仪/气溶胶粒径谱仪
  • 型 号:
  • EDM365
  • 订货号:
  • TP0000939

商品名称:EDM365 环境颗粒物粒径谱仪

  • 货号:TP0000939

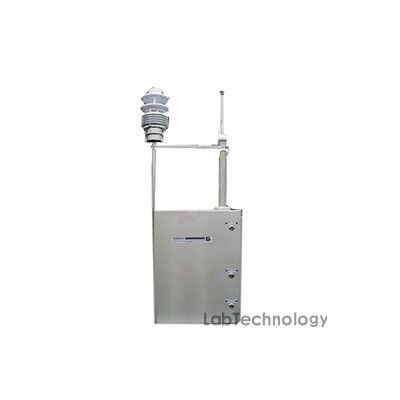

    德国GRIMM气溶胶技术公司研制和生产的EDM365型在线环境颗粒物/气溶胶粒径谱仪采用激光散射原理可同时获得环境大气中PM10、PM2.5和PM1.0的质量浓度值。符合欧洲标准EN12341(PM10)和EN14907(PM2.5)并获得美国EPA认证(PM2.5)。系统一体化设计,带有气象参数测量传感器,可同时监测相对湿度、温度、风速、风向、降水量和气压,并将监测数据在网上传输。可选气体传感器,可监测气源性污染物,如VOC、NOx、O3和CO。


产品优点

  • 全自动,抗振荡,低维护

  • 户外可移动不锈钢保护箱,带通风和加热设备

  • 3种PM粒径,TC值

  • 颗粒物粒径分析、PAH和气象学参数(可选)

  • 可监测相对湿度、温度、气压

  • GESYTEC协议;数据记录卡,RS-232端口

  • 滤膜采集,可做化学分析、重量分析(分析)

  • 无放射源,无SVC损失(Nafion除湿)


产品应用

  • 环境监测站点

  • 移动PM监测

  • 气溶胶粒径分析

  • 热点地区监测

  • 污染源识别


技术参数

  • 认证同EDM180:EN12341、EN14907、US-EPA、GOSTR

  • 测量原理:90°激光散射

  • 激光:激光二极管,波长660nm

  • 电源:Pmax.=60mW,正常0.5/30mW CW(多通道)

  • 粒径通道:11个纳米通道,0.25/ 0.28/ 0.3/ 0.35/ 0.4/ 0.45/ 0.5/ 0.58/ 0.65/ 0.7/ 0.8/ 1.0,

  • 20个微米通道,1/ 1.3/ 1.6/ 2/ 2.5/ 3/ 3.5/ 4/ 5/ 6.5/ 7.5/ 8.5/ 10/ 12.5 15/ 17.5/ 20/ 25/ 30/ 32

  • 测量模式:

EDM365-C PM10和PM2.5(基本版本)

◆ EDM365-CE PM10+TSP

◆ EDM365-D PM10、PM2.5、PM1和TC

◆ EDM365-E 0.25 ~ >32μm 31个粒径通道,或PM10、PM2.5、PM1和TC

◆ EDM365-MC 0.25 ~ >32μm 31个粒径通道,以及PM10、PM2.5、PM1和TC

  • 颗粒物浓度:1 ~ 2 000 000 p/L

  • 质量浓度:0.1 μg/m3 ~100 mg/m3

  • 重量校准:外推法,可用滤膜称重法校准(EN12341,EN14907)

  • 采样流量:1.2LPM±5%

  • 清洗气体流量:0.3LPM,自动在待机模式下运行

  • 除湿:Nafion干燥管,无加热

  • 重复性:5%最大量程

  • 操作:面板操作或PC操作(软件或超级终端)

  • LCD屏:2 × 16 字符

  • 自检:每次测量前自动进行

  • 测量间隔:连续工作时1分钟

  • 存储间隔:1min~1h

  • 数据交流:PC,RS232,data logger数据采集器

  • 数据输出:LCD显示每分钟平均颗粒物质量浓度

  • 数据界面:ASCII: RS-232 (波特率9600,位数8,无奇偶校验,停止位1(Xon/Xoff);

  • GESYTEC: 波特率19200 .. 1200,标签和序列号可选

  • 数据协议:ASCII或GESYTEC

  • 存储卡:1MB和4MB,电池支持,存储间隔是1~60 min

  • 模拟输入:3 (0 – 10V),分辨率10bits(ca. 10 mV)

  • 尺寸:70.0 × 48.9 × 27.1 cm

  • 重量:36kg

  • 电源:220V-50Hz或110V-60Hz

  • 功率:max.P=150W,I(max) = 1.4A

  • 最大工作海拔:1000米,若有PC控制流量调节可达5 000 m

  • 工作环境:4~40℃,RH<95%无冷凝

  • 存放和运输条件:-20~50℃,RH<95%无冷凝

  • 样气要求:-20~60℃,RH < 95%无冷凝

  • 压力范围:0~-30 mbar(瞬时)


附件

  • 177B 32-bit软件

  • 365-SVC SVC更新包,含有Nafion除湿和加热至300℃加热器的双重采样管

  • 365G 各种气体传感器(依客户需求)

  • 119 179专用小零配件

  • 318 第二年备用零配件

  • 157L 湿度、温度和压力传感器

  • 158L 湿度、温度、压力、风向和风速传感器

  • 159L 湿度、温度、压力、风向、风速和降水量传感器

  • 180-DF 182采样管附加部件(用在极冷地区)

  • 160V2 PM10、PM2.5和PM1模拟输出转换器,输出0~10V或4~20mA,范围0~6 000μg/m3

  • 1142.M5 数据采集器,可将数据传输给任何PC,获取和显示实时测量数据。可将EDM365和所连接传感器的数据同时收集并组合为一组数据,可对仪器远程控制。内存2GB,可升级到4GB。

  • 1142.A2 1MB存储

  • 1142.A4 4MB存储卡

  • 186 现场测试组件

  • 数据记录系统

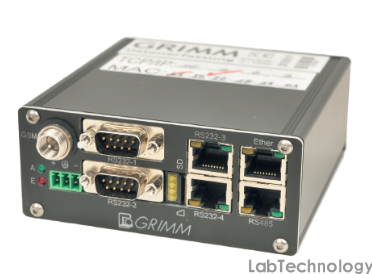

   1142.M5数据记录系统整合了数据记录系统和遥控系统,将GRIMM监测仪与其他传感器连接在一起。集成界面与网页相连,可用TCP/IP协议操作。

自动滤膜采样

   为实验室分析所用,采样时间和采样频率可用计算机控制设置和更改,可自动更换14个以上滤膜(25 ~ 47mm)。


气体传感器

   气体系统可安装2个不同有毒气体传感器(CO、H2S、SO2、NOx或NH2)和一个PID(光电离检测)传感器,可装在EDM365内并与1142.M5数据记录器相连。

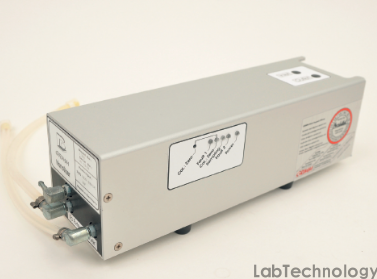

   365G3xx气体传感器,可连续监测多种有害有机和无机气体、氧和易燃气体。最多可装5个传感器,用在应急监测、工业卫生及其他许多监测工作中。可将标准气体传感器和特殊有毒气体传感器及监测超宽范围有毒气体的PID结合起来。


气体传感器规格:

365G313VOC/H2S/SO2电化学传感器
365G312VOC/H2S/CO电化学传感器
365G315VOC/H2S/NO2电化学传感器
365G325VOC/CO/NO2电化学传感器
365G35CVOC/CO2/NO2电化学传感器

气体传感器规格:

监测参数量程/分辨率
VOCs0   ~ 199ppm/0.1ppm或200 ~ 2000ppm/1ppm
CO10   ~ 2000ppm/10ppm
H2S0   ~ 100ppm/1ppm
SO20   ~ 20ppm/0.1ppm
NO20   ~ 20ppm/0.1ppm

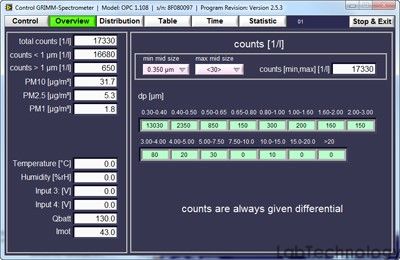

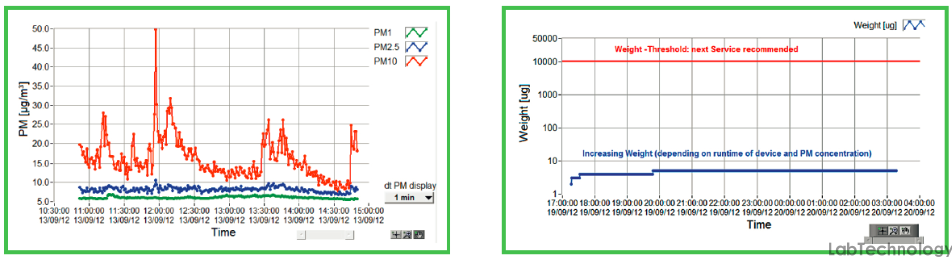

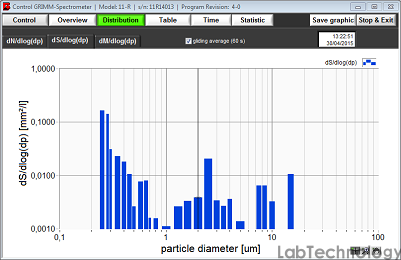

软件操作

   EDM系列监测系统使用GRIIM开发的Labview软件运行,可实时显示和计算数据。所有的数据存储在记忆卡或data logger上,不会发生数据丢失。由于系统在德国生产,所有系统使用标准化的GESYTEC网络协议。但是,通过GRIMM软件包可以使用很多其他运行模式。每台设备可通过RS232连接电脑,使用data logger可以以1分钟及以上的时间间隔采集数据。完全自动测试,控制系统监测仪器性能并报告可能的错误。
