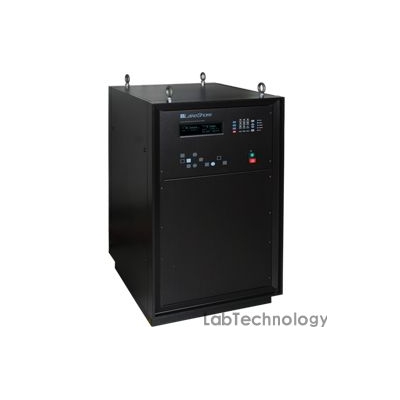

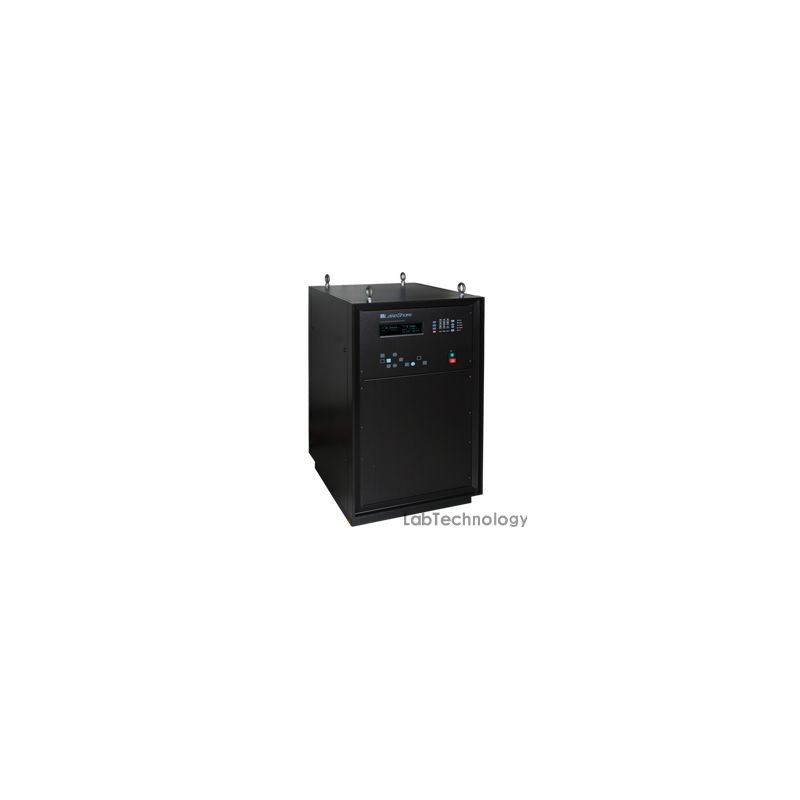

Model 648 双极电磁铁电源

双极,线性,4象限输出;±135A/±75V,9.1千瓦

  • 类 别:
  • 万用表/数字源表
  • 型 号:
  • Model 648
  • 订货号:
  • TP0000910

商品名称:Model 648 双极电磁铁电源

  • 货号:TP0000910

产品简介

   美国 Lake Shore 648电磁铁电源是一款强大的,容错9千瓦的电流源,是为7in或10in研究用电磁铁供电的理想选择。它是专门为需要极低电噪音的高精度实验而设计的。其线性设计消除了在电源转换时总是出现的不需要的高频噪音。648电磁铁电源使用方便的双极四象限操作,不再需要通过外部开关或者操作实现电极反转,可提供±135A/±75V至标称0.5Ω,0.5H的负载。648电磁铁是一款坚固耐用,结合了故障保护和简单清洁的内部电子设计的产品。

   此款强大的电源主要用来缩减故障停机时间,他 使用了安全的水冷设计,和风冷设计比较起来, 操作的时候更加安静高效。无缝水冷管只在外部 有连接,从而避免了内部泄露的可能。另外,安全联锁装置保证了冷却水在电源工作时总是流向补给方向。如果有需要,磁体水也能引入电源中,内部软件可以智能的控制管理用水量。


输出架构

   美国 Lake Shore 648电源的低电流噪音设计使得其成为一款在精 密实验时给大型电磁铁供电的理想电源。它能保 证在高度敏感的测量时所获得数据的高分辨率和 细节的优良性。由于低噪音对于测量系统非常关 键,648实现了线性设计以及双极结构。线性电 磁铁电源相对于开关模式的电源具有多种优势, 首先,其生成的平滑磁场避免不需要的磁场现象 的出现。 双极四象限的输出保证了在电流为0时 的转换不会出现断点。


输出编程

   美国 Lake Shore 648的输出电流通过前面板或者电脑接口连接进行了内部 编程,外部通过模拟编程输入,或者内外部结合进行设置。 外部编程通过模拟输入信号提供模拟分辨率。648生成极 度光滑而且连续的爬升速率,数字生成的恒定电流爬升速 率可以在0.1mA/s到50A/s的区间变动。为了保证爬升速 率的光滑性,648电磁铁电源每秒更新12.3次高分辨率的 DAC。


输出读数

   美国 Lake Shore 648电磁铁电源提供高分辨率的输出电流读数,读数反应 了电磁铁中的真实电流,其分辨率为1mA。 输出电压读数 报告输出终端的电压,分辨率是1mV。所有输出读数都可 以在前面板清晰显示并通过电脑接口读取。


保护

   美国 Lake Shore 648电磁铁电源内置保护,防止因短路,断路,线路损耗, 低线电压,高线电压,过压,过流,温度过高以及由外部 设置输入引发的突然变化给仪器带来的危害。一个能减少 电源在水冷冷盘中能量浪费的专用电路应当满足低电阻和 高压的条件。操作时电阻超过了标称限制,648就会进行 一些动作来保护自己:通过限制电流输出,它就会安全的 进入短接负载状态;通过限制电压输出,它就会安全的进 入高阻负载状态。全面运行和标称磁铁负载时出现的功率 损耗问题时,648也可进行保护。无论是低压线路或者高 压线路的情况都会在前面板显示。



产品特点

  • 低噪音

  • CE认证

  • ±135A/±75V, 9.1千瓦

  • 内置故障保护

  • 双极,线性,4象限输出

  • 1mA的编程电流分辨率

  • 模拟编程及IEEE-488 和USB接口
