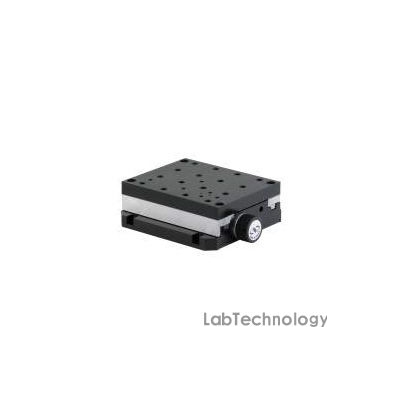

商品名称：VP-25XA 精密紧凑型线性工作台

货号：TP0000896

VP-25XA精密紧凑型线性工作台以超紧凑的外形提供高精度定位性能。低摩擦滚珠丝杠传动提供了强大的，可靠的性能和出色的推力和最小的热诱导位置漂移。结合0.1μm的最小增量运动和25mm的行程，VP-25XA非常适合需要精细操作小部件的应用，如光纤对准。具有手动调节旋钮，VP-25XA级多功能，足以处理自动化和非自动化任务。典型应用包括光纤对准、微组装和微加工。

技术参数

◆ 电动轴：X

◆ 行程范围：25 mm

◆ 最大速度：25 mm/s

◆ 最小位移增量：0.10 µm

◆ 中心负载：60 N

◆ 轴向负载(+Cx)：40 N

◆ 逆轴向负载 (-Cx)：-40 N

◆ 精度，典型值：±0.4 µm

◆ 精度，保证值：±1.0 µm

◆ 双向重复精度，典型值：±0.06 µm

◆ 双向重复精度，保证值：±0.10 µm

◆ 俯仰，典型值：±22 µrad

◆ 俯仰，保证值：±50 µrad

◆ 俯仰顺应性：20 µrad/Nm

◆ 偏摆，典型值：±17 µrad

◆ 偏摆，保证值：±50 µrad

◆ 偏摆顺应性：30 µrad/Nm

◆ 滚转顺应性：20 µrad/Nm

◆ 基座材质：Aluminum

◆ 轴承：Recirculating ball bearings

◆ 驱动机制：Backlash-free ball screw

◆ 驱动方式： DC Servo with Tachometer

◆ 驱动螺距： 1 mm

◆ 反馈：Linear steel scale

◆ 编码器分辨率：0.1 µm

◆ 限位开关：Optical

◆ 原点：Optical, centered

◆ 原点重复精度：±0.1 µm

◆ 电缆长度：1.5 m

◆ 端口类型：DB25 Male

◆ 螺纹类型：1/4-20 and 8-32

◆ 重量：1.5 kg

◆ MTBF：20,000 h (25% load, 30% duty cycle)

◆ RoHS：Compliant

◆ 最大功率密度：30 W

◆ 兼容的探头：SMC100CC
