P-30微电极拉制仪

       微电极拉制仪有多种类型，常见的有两种，一种为垂直型微电极拉制仪，利用金属丝（钨丝或铂丝）通过大电流将玻璃电极加热到熔点，利用重力拉断，通常采用两步法拉电极。另一种是水平程控微电极拉制仪，利用弹力、电动力或气压作单次或多次拉制，采用微电脑控制，可设定拉力大小、拉制的时间、拉制的方式等参数，拉制的电极形状多种多样。加热装置有的是用金属丝（片）、钨钛合金、镍镉合金，有的是用激光，后一种可以拉制石英玻璃电极。

一、美国Sutter公司产品系列

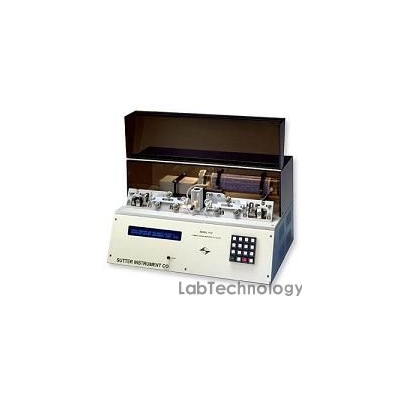

1、P-97程控水平微电极拉制仪

     P-97程控水平微电极拉制仪常用于各种玻璃微电极的拉制，被确定为电生理、细胞注射的实验室标准配置仪器。它保留了许多早期型号的特性，P-97在机械，电子，软件设计上都有改进。可以更好控制拉的进程和更高的重复程度。可编程控制可以让研究者设计特殊用途的电极。

• 主要特点：

1、具有湿度控制室，与外界隔开，防治温度的大幅度变化。气压可控。可存贮多达100个拉制程序。

2、具有写保护锁和日期封印。具真空荧光显示。每次拉制都产生两个对称的电极。

3、为胞内记录和膜片钳电极设计的例子程序可以修改，可对特殊需求进行编程。4、具有写保护锁和日期封印。

5、Ramp检测――当使用新灯丝或新玻璃时，能对加热设置进行自检验。

6、为灯丝和拉制螺线管提供恒流电源。为拉制膜片钳用电极设计的循环周期拉制。

7、自带的供气装置有湿度控制和过滤系统。

8、 能拉制稳定、可靠的尖端小于0.1微米的电极。

9、能控制空气释放的时间和压力。优化的速度检测回路提供了最大的敏感度和重复性。

10、质量控制：电镜检测电极尖端变化小于0.1微米，一般大约为0.06微米。

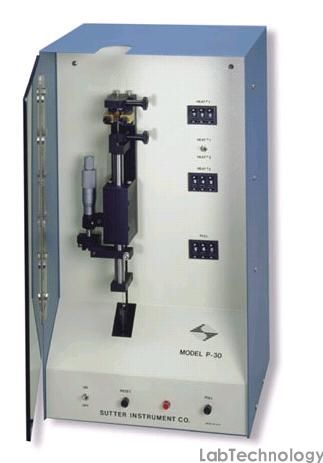

2、P-30垂直微电极拉制仪

     P-30为经济适用型拉制仪，可拉制膜片钳、细胞内外记录电极以及未注射电极等。

• 主要特点：

1、能拉制稳定、可靠的尖端小至0.03微米的电极。

2、三组阿拉伯数字可精确控制温度和拉力参数。

3、加热丝为螺旋型的铂/铱丝或镍铬合金丝。

4、可控制温度进行二步或多步拉制。

3、P-2000 型程控水平激光微电极拉制仪

   P-2000型程控水平激光微电极拉制仪是美国Sutter公司2000年推出的计算机程控的高精度微电极拉制仪，其显著特点是可拉制石英电极。

   有两种类型：P-2000/G用于拉制直径在0.6mm以上的玻璃/石英毛坯，适用于膜片钳等电生理实验；P-2000/F用于拉制直径小于0.6mm的玻璃/石英毛坯，应用在纳米喷雾技术（Nanospray）和近场扫描光学显微镜（NSOM）中。

• 主要特点：

1、电脑控制，精确程度高。

2、仪器内部具有CO2激光器，除拉制普通玻璃微电极外，还可拉制石英微电极。

3、CO2激光器可正常工作十年以上。

4、采用激光，不使用加热丝/片，不存在烧坏的情况。

5、可编写并存贮多达100个拉制程序。

6、提供膜片钳微电极与细胞内记录电极的拉制程序样例。

7、每次拉制都产生两个对称的电极，重复性好。

8、拉制温度不受限制。可满足多种需求。

9、可进行两次以上的循环拉制，有效控制微电极杆部的长度。

10、能拉制稳定、可靠的尖端小于0.03微米的电极。

11、具真空荧光显示。

13、拉制程序可写保护锁，防止不经意的改动。

14、质量控制：电镜检测电极尖端变化小于0.1微米，一般大约为0.06微米。

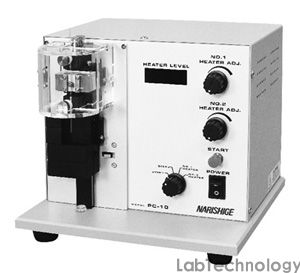

二、日本NARISHIGE 公司PC-10 垂直拉制仪

    用于垂直拉制玻璃电极。多功能，提供两种模式：单步拉制，和两步拉制。可以拉制长、薄的注射针和膜片钳用微电极。两步拉制中改变设置模式可以预设然后自动执行。

• 主要参数：

◆ 电源：AC100 (±5%), 50/60Hz

◆ AC120 (±5%), 50/60Hz

◆ AC220 (±5%), 50/60Hz

◆ AC240 (±5%), 50/60Hz

◆ 功率：80W

◆ 加热器电压：2.5V

◆ 尺寸：W205 × D190 × H185mm,

◆ 重量：6.0kg

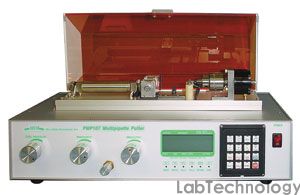

三、美国WPI公司PMP-107型程控多管微电极拉制仪

   用于膜片钳等生理学、药理学、生物化学以及分子生物学等实验中微量给药、显微注射。

• 主要特点：

1、全电脑控制，拉制过程中加热、玻璃管旋转、拉制都是自动完成，无需手工操作。

2、可拉制单管和多管电极，范围为1-7管微电极。

3、旋转与拉制同步进行，使多管微电极尖端被旋转为可调节的螺旋形。

4、具有拉制情况数字显示尺，可通过实时测量，帮助精确设置拉制参数，拉制出合适的锥形长度和尖端形状。这是目前其他多管拉制仪所不具有的。

5、内设的微控制器可实时监测热度的大小，并通过反馈使热度即使在经过多次拉制后仍能保持稳定可靠。

6、可设置储存25个拉制程序，每个程序最大可设置18步，可容易地设置出不同锥形长度、尖端形状的参数。

7、内设4管和7管拉制程序样例。

8、采用精确控制的气体压力作为拉力，可控性强、拉制均匀一致。

9、加热丝材料为镍铬合金丝, 耐用、便宜。
