ibidi OPAL光学O2测量系统

测量细胞培养物或组织中氧浓度

  • 类 别:
  • 光学O2测量系统
  • 型 号:
  • ibidi OPAL
  • 订货号:
  • TP0000291

商品名称:ibidi OPAL光学O2测量系统

  • 货号:TP0000291


用于测量细胞培养物或组织中氧浓度的通用系统

适用于 2D或3D细胞培养中的体外缺氧条件(例如,肿瘤模型或代谢研究)

非侵入性和实时测量

几秒钟内快速测量

高空间分辨率

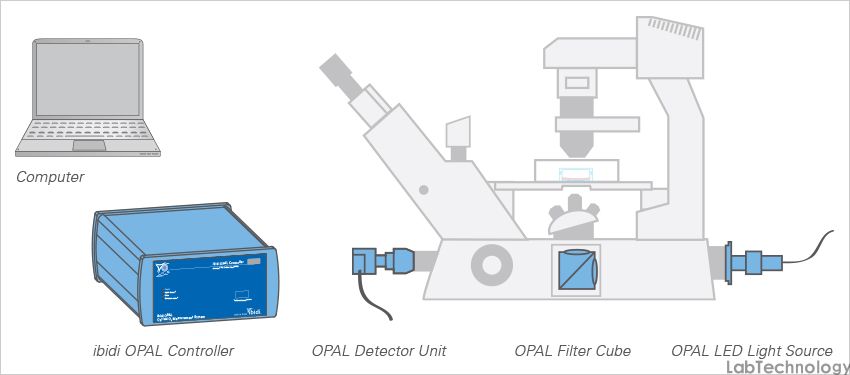

系统包括:用于产生和处理氧依赖性磷光寿命信号的光电硬件和软件。控制器,探测器单元,LED光源,适配器套件,滤光片立方体,PC软件


 +

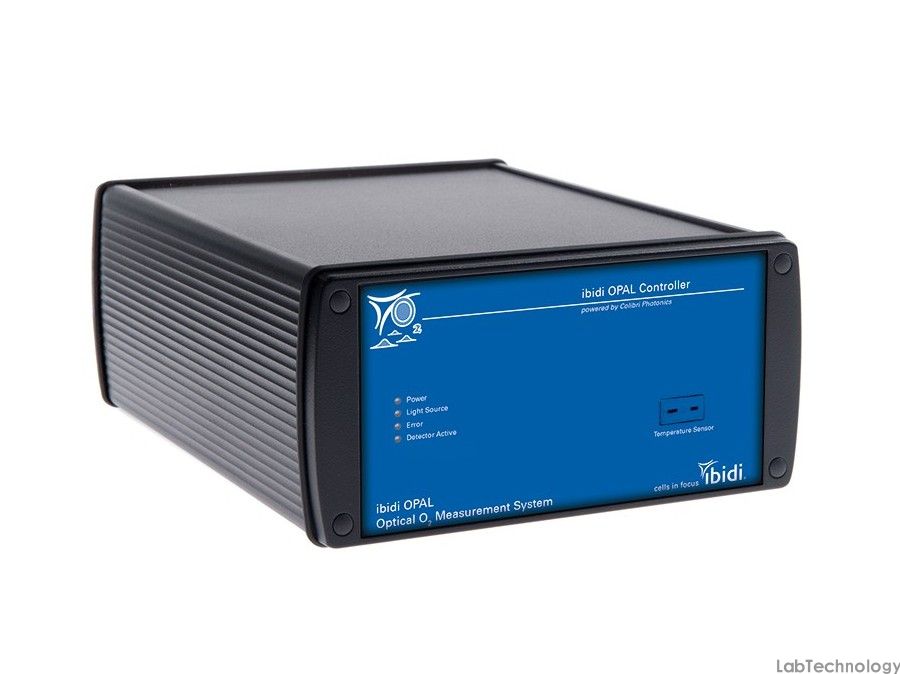

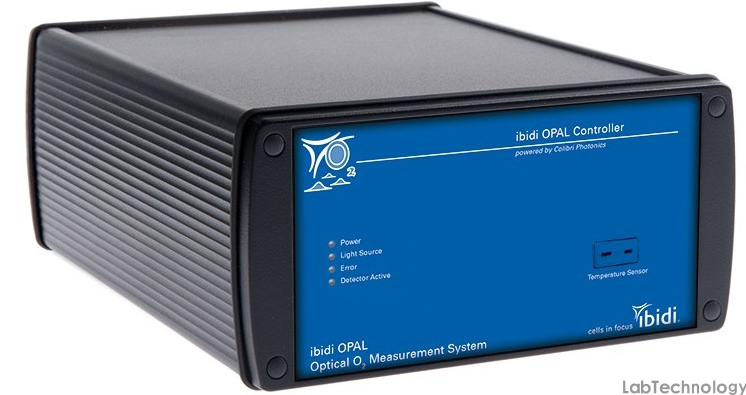

ibidi OPAL控制器    + OPAL探测器单元,滤光片立方体和LED光源


应用:

  精确测量细胞培养物或组织中的绝对氧浓度

  适用于 2D或3D细胞培养中的体外缺氧条件(例如,肿瘤模型或代谢研究)

  测量氧气消耗或产量

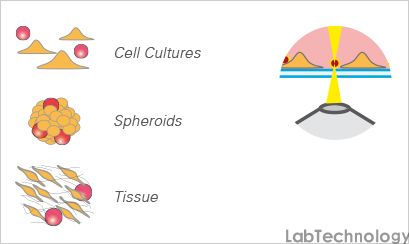

    ibidi OPAL光学O 2测量系统可以对细胞,组织和球体的细胞外和细胞内环境中的绝对氧气值进行定量,实时监测。该系统使用磷光寿命来通过氧敏感的荧光团以细胞不可渗透的聚苯乙烯珠或细胞可渗透的纳米颗粒的形式测量氧浓度。


    在活细胞成像测定期间,使用阶段顶部孵育系统来控制氧气和二氧化碳水平; 然而,细胞簇附近或细胞簇中的氧浓度通常低于孵育室中的氧浓度(图1)。对实验样品中或附近的精确氧含量的了解通常对于准确理解细胞活性是必不可少的。

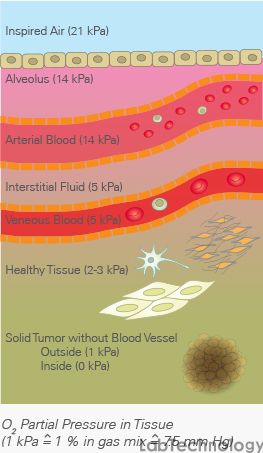

控制和测量氧气水平是许多研究应用的关键因素,因为细胞和组织的生理环境中的水平远低于空气中的水平。


ibidi OPAL系统可轻松连接荧光显微镜。

与显微镜的兼容性

  ibidi OPAL系统可以连接到尼康,奥林巴斯,徕卡和蔡司的所有现代倒置荧光显微镜。需要进行小的调整,在此过程中,ibidi将全面支持您。这些改编包括专用的OPAL滤光片组和用于显微镜的LED光源耦合器(包含在ibidi OPAL系统中)。OPAL检测器单元适合标准C-Mount相机端口,或者也可以使用目镜适配器安装。


细胞外O2监测

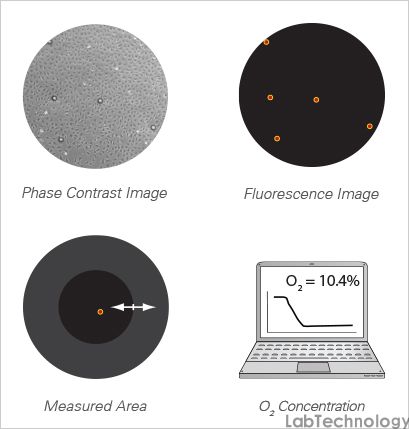

  氧气监测定义为培养细胞直接邻域中O 2的测量值。直径为50μm的氧敏感珠(CPOx)与ibidi OPAL系统或PLIM显微镜组合使用以测量氧浓度。

  CPOx-Beads具有氧反应性荧光团

  50μm聚苯乙烯珠粒是不可渗透的并且保留在细胞培养基中以监测细胞外氧水平

  使用具有集成OPAL系统的荧光显微镜光学获得结果

  CPOx-Beads还兼容磷光寿命成像显微镜(PLIM)


细胞内O2测量

  对于细胞内氧测量,将氧敏感纳米颗粒试剂带入细胞中。所述ibidi OPAL系统或PLIM显微镜揭示了定量ö 2个通过识别中的氧传感器(例如,安捷伦MitoXpress的寿命的变化浓度®帧内)。

  氧传感器含有氧反应性荧光团

  细胞渗透性纳米颗粒能够通过胞吞作用监测细胞内氧水平

  使用具有集成OPAL系统的荧光显微镜光学获得结果

  细胞内氧传感器(例如,安捷伦MitoXpress ®内部)也与PLIM兼容

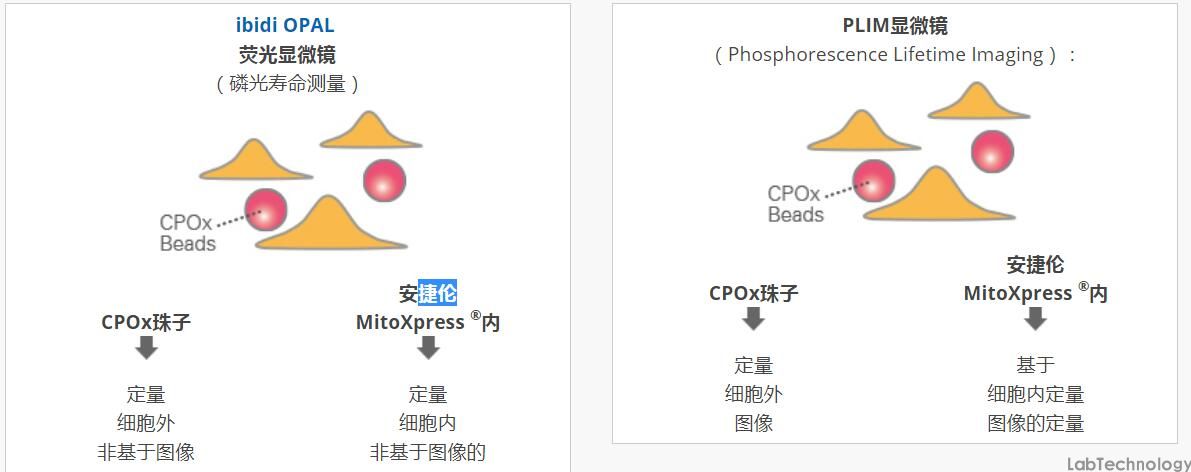

O2监测和O2成像

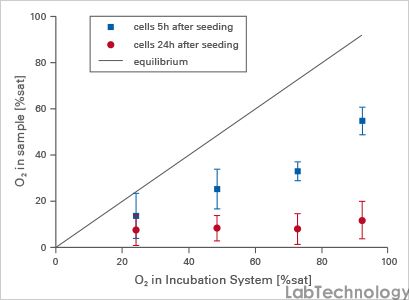

细胞培养基中的耗氧量

在μ-Slide VI 0.4(目录号80606)中用CPOx-珠子接种细胞(3× 10 5个细胞/ ml )。孵育系统中的氧浓度设定为5.1kPa至19.5kPa。使用OPAL系统进行的位点分辨测量显示细胞培养基中的氧水平不等于孵育系统的设定值。培养基中细胞的氧消耗量太大,无法在气相和液相之间建立平衡。

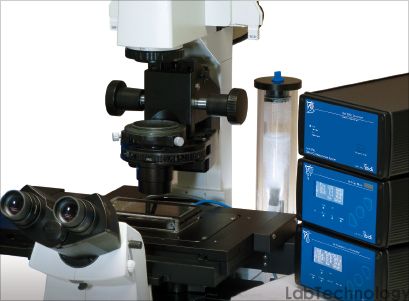

使用ibidi加热和培养系统控制细胞成像环境

  为了提供进行细胞氧水平研究的最佳条件,ibidi系统包括以下组件:

  气体混合器可实现最佳的CO 2和O 2水平

  加湿柱在离开控制器时对混合气体进行加湿

  温度控制器,稳定均匀一致

  带加热板的舞台顶部腔室消除了冷凝,实现了出色的相衬成像
