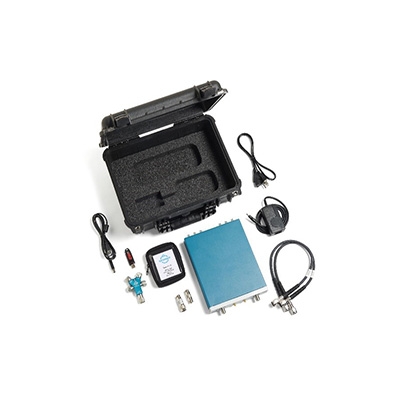

TTR506A 矢量网络分析仪

频率范围:100 kHz - 6 GHz;动态范围:大于 122 dB;轨迹噪声:小于 0.008 dBrms

  • 类 别:
  • 信号分析仪
  • 订货号:
  • TP0001503

商品名称:TTR506A 矢量网络分析仪

  • 货号:TP0001503

泰克 TTR500 系列 2 端口 2 路矢量网络分析仪提供支持传统的双端口S参数分析和质量保证,确保您轻松使用仪器并降低运营成本。作为我们最新的突破性产品,该型号完美结合了测量性能和易用性,而价格却比主流台式仪器低 40%!凭借泰克产品的高精度和强大功能,您将能够轻松进行日常测量,而不用担心超出预算。


特征

• 频率范围:100 kHz - 6 GHz

• 动态范围:大于 122 dB

• 轨迹噪声:小于 0.008 dBrms

• 输出功率:-50 - +7 dBm

• 将射频功能集成到 ASIC,提高可靠性

• 13 瓦的功耗意味着无需安装嘈杂的风扇,并可降低能耗

• 获得专利的数字信号处理器可改善动态范围

• 3 年标准保修

• 在脱机模式下运行 VectorVu-PC,以分析存储的数据

• 输出文件格式与常用 EDA 模拟工具兼容

• SCPI 命令与传统矢量网络分析仪兼容

• 无需租用或借用矢量网络分析仪,给项目增加额外的时间和费用

• 体积小巧,足以装入公文包或抽屉

• 共享矢量网络分析仪显示,可通过 计算机网络教授新概念和查看进度

• 基于计算机的架构 (USB 2.0) 可以方便地访问您捕获的数据


用途

•射频元件的故障排除和设计验证

-设计、构建和制造射频器件(如滤波器、电缆、混频器、连接器、天线、放大器和衰减器)的用户需使用功能强大的矢量网络分析仪来验证高精度技术规格,以及排除故障。TTR500 矢量网络分析仪能够全面检定频率高达 6 GHz、动态范围超过 122 dB 的无源和有源射频器件的性能。

•天线匹配和调节

-通过测试系统中的阻抗不匹配或不连续性来最大程度降低信号反射的损耗。TTR500 矢量网络分析仪能够以 SWR 和双工阻抗格式测量所有四个 S 参数。通过独特的用户界面,您可以轻松单击、拖动、耦合或去耦史密斯圆图或其他谱线的标记,以轻松分析测量。

•教育行业的理想选择

-别小看这款体积小巧的仪器!TTR500矢量网络分析仪采用功能强大的行业标准用户界面,拥有超过 122 dB 的动态范围和高达 6 GHz 的频率范围,是培养下一代工程师的完美工具。得益于其极实惠的价格,更多学生将有更多机会亲自操作这款现实生活中使用广泛的仪器。


产品信息

型号频率范围Ports
TTR503A100   KHz - 3 GHz两个端口,N   型母头连接头
TTR506A100   KHz - 6 GHz两个端口,N   型母头连接头


应用行业

传统汽车ADAS关联仪表盘,显示器整车
车载电子零部件GPS,音响,通讯模组
新能源/省能源汽车电机电池
液晶材料(背光,滤光片,玻璃基板,液晶材料,偏光片,驱动组件)应用产品(电视,显示器,电脑,Pad,手机,可穿戴等)
电器电子一般电器产品电子零部件,组件家电,办公用电器
医药医疗设备健康,保健器具
