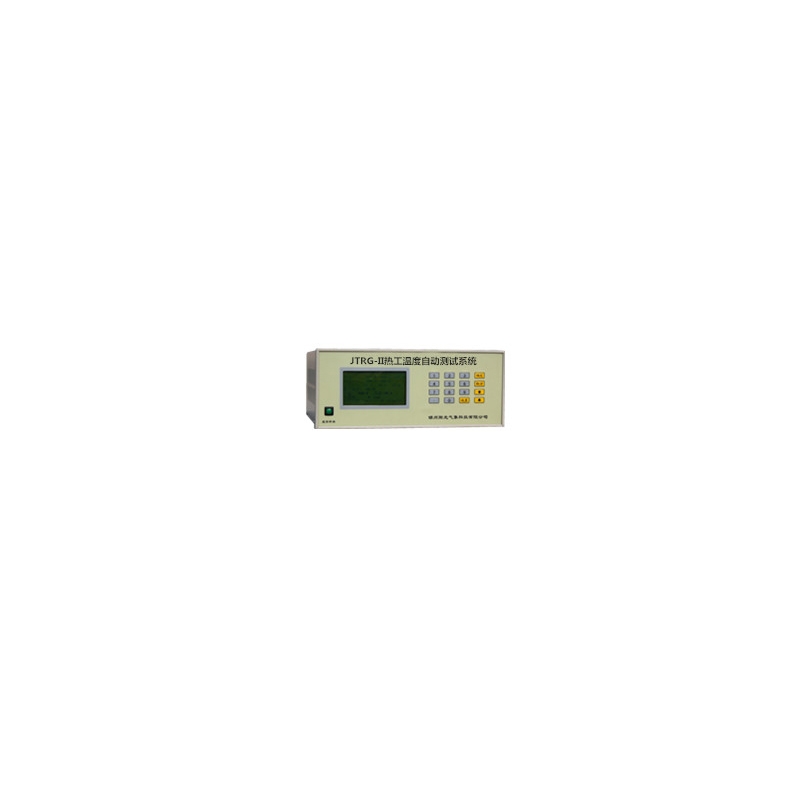

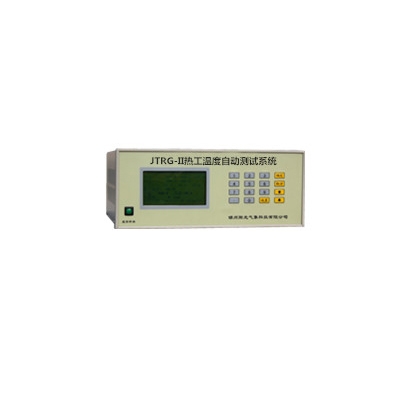

JTRG-II 热工温度自动测试系统

120路测试通道;自动校零技术

  • 类 别:
  • 建筑测绘
  • 型 号:
  • JTRG-II
  • 订货号:
  • TP0001407

商品名称:JTRG-II 热工温度自动测试系统

  • 货号:TP0001407

一、概述

大量数据体现,建筑能耗约占总能耗的30~40%左右,因而节约建筑能耗受到了中央和地方各级政府的高度重视,整个建筑行业也都在贯彻实施新的“民用建筑节能设计标准”,以达到节约建筑能耗的目的。温度和热流是建筑能耗的两个重要参数,对其进行科学、准确的的测定与计量是衡量建筑物能耗的判断依据。我公司设计的JTRG-II热工温度自动测试系统,它不仅适用于对围护结构的热工性能和热损失进行测量,还可以用于测量其它场合的热电势或小电势。

JTRG 热工温度自动测试系统测量工作既迅速方便又正确可靠,具备有大容量存储测量数据的能力,可正确可靠地分析建筑耗能的实际状况。采用了国际上通用的铜—康铜热电偶作为测温传感元件,数据采集稳定,使用寿命长。并且该系统系智能型检测仪器,采用最新单片机系统,仪器前级使用了高稳定度、低漂移、低噪声的专用放大器,确保了测量精度。

产品组成:建筑热工温度与热流巡回检测仪、传感器、建筑热工温度与热流测试系统软件、通讯系统及供电系统等。

应用范围:广泛应用于建筑节能现场及实验室K值检测、环境监测、建材、化工等领域的科研测试等。


二、产品特点

1、本系统提供120路测试通道,其中90路采用热电偶测量温度,并且系统配有1路Pt100铂热电阻,该铂热电阻用于测量热电偶冷端温度(即室温),为60路热电偶测量做室温补偿。其余30路直接通过热流计的测量热流。

2、仪器采用自动校零技术,全部软件操作,不需要采用传统手调方式,校准方便容易。同时克服运放元器件的零点漂移和时间漂移。

3、为方便用户现场进行观测,系统显示方式为大屏幕液晶汉字及图形显示,一屏显示多路数据,液晶尺寸:115×65(mm),实现对各路温度数据的实时观测。既可与微机同时监测,又可以断开微机独立监测。

4、JTRG-II建筑热工温度自动测试系统数据记录仪内置大容量数据存储器,可连续存储整点数据3个月以上(存储时间可以设定)。

5、JTRG-II建筑热工温度自动测试系统软件可在Windows XP以上环境即可运行,实时显示各路数据,采集数据每隔10秒更新一次,小时整点数据自动存储(存储时间可以设定),数据存储格式为EXCEL标准格式,可供其它软件调用,与打印机相连自动打印存储数据。

6、JTRG-II热工温度自动测试系统系供电统具有停电保护功能,当交流电停电后,由充电电池供电,可维持72小时以上。

7、JTRG-II热工温度自动测试系统通讯系统采用标准RS232数据通讯接口,与管理微机有线连接(增加驱动器通讯距离达1000米),将采集数据及时准确的传送到电脑中。同时也可配置无线通讯方式,实现远距离数据传输。

8、JTRG-II热工温度自动测试系统所有模板均采用STD工业控制机结构,具有STD工业控制机的所有优点。模块全部采用CMOS元器件,功耗低,抗干扰能力强,可靠性高。结构设计按工业控制标准设计,便携式防振,可以恶劣工业环境中长期使用。


三、技术指标

监 测 要 素 单  位测量范围 分 辨 率 准 确 度
温 度-40~+800.1±0.5
相对湿度%RH0~1001±3
地  温-40~+800.1±0.5
风 速m/s0~600.1±(0.3+0.03V)
照 度lux0~20000017%
噪 声db20~1000.1±5
系统技术指标
电 源遥测距离

工作环

境相对湿度

工作环境

相对温度

220V±10%800m0~98%RH-40~+80℃



四、系统组成

项 数名 称数 量
1温度与热流巡回检测仪1台
2热电偶线 500米
3热流传感器 5片
4数据采集处理系统软件1套
5数据传输电缆1根
6电源线 1根
7外接打印机 1台
