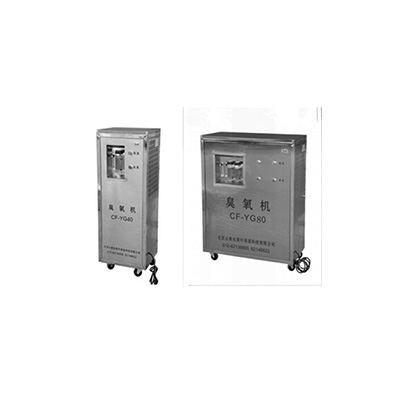

CF-YG20 臭氧发生器

内置臭氧专用制氧机：采用分子筛技术，利用空气作为原料，通过分子塔生成高浓度氧气．氧气浓度在90%以上。

内置制氧机是在普通家用制氧机基础上，根据臭氧行业特点，开发的臭氧专用制氧设备。采用了适合臭氧环境的耐腐蚀材料。增加了多级除湿装置，适合臭氧高湿度环境。设备发热件和压缩空气经过深度冷却，设备温升低，适合连续稳定运行。整个设备耐腐蚀，耐潮湿，温升低，可连续24小时稳定运行。是臭氧发生器氧气源第三代产品。

臭氧发生器：内芯采用第五代介电常数达80-85的特殊工艺复合陶瓷制造。设备体积小，浓度高。管式臭氧发生器，设备性能稳定、使用寿命长、操作灵活简单。臭氧发生器内部采用特种材料，同等条件下产率是普通玻璃和石英玻璃的3倍，而体积只有石英玻璃管体积的三分之一。寿命为半永久性，端头防火，阻燃，耐腐蚀。臭氧出口浓度高，可达67mg/L以上。

臭氧内循环水冷系统：臭氧发生器冷却采用了第三代内循环水冷系统。臭氧冷却是臭氧稳定工作的核心，一般包括水冷和风冷。而水冷效果远比风冷效果好。水冷包括第一代开放式水冷系统和第二代外循环水冷系统。开放水冷系统缺点是水资源浪费严重，长期工作会在臭氧发生管壁上结垢，影响水冷却效果，从而影响臭氧产量。外接管路多，也影响美观。外循环水冷系统可以节约水资源，但一般体积非常庞大，水冷功耗大，占空间。YG系列臭氧制氧一体机采用深冷技术，冷却效率是传统的3-5倍。而功耗只有传统外循环水冷系统的五分之一。外循环水冷一般温升会增加15-20度，而采用内循环水冷系统温升只增加3-5度。因而内循环水冷系统冷却效率高，功耗低，体积小，内置到设备内，整机美观，不需要到现场安装水冷系统(内循环防冻液)。

常用型号：YG10,YG20，YG40，YG80，YG100，YG200，YG300,YG500。

型号含义： Y氧气源G管式臭氧发生器200克/小时，用YG200表示。

主要用途

 (一)、空气处理

用于食品厂，药厂车间强化杀菌消毒；果蔬保鲜、用于特定物料杀菌消毒，用于实验氧化，空气净化和杀菌消毒，中央空调系统杀菌消毒。用于密闭容器和管道气体熏蒸杀菌消毒。无残留，无消耗材料，绿色环保, 臭氧用于装修后分解甲醛等有害气体的分子结构，消除油漆、塑料味，同时由于还原出大量的氧气而使室内外空气新鲜，进而保护了人们的身体健康安全。

（二）水处理

水产养殖、水产加工、海洋馆、饮用水、矿泉水、纯净水，大、中型游泳池、医院污水、中水回用、化工印染污水、食品加工用水、制药用水、管道、器械、包装物杀菌；氧化工程流程等。用于中小型臭氧工程配套，中小型水处理工程配套，臭氧水消毒液生产。自来水厂、工业水处理、循环冷却水、化工氧化、污水处理提高可生化性、杀菌、除味、降COD等。

（三）、中央空调系统或直接放在车间排风口除味、杀菌消毒

用于中央空调系统或直接放在车间内杀菌消毒。投资少，见效快。满足医药行业GMP车间认证。操作维护简单。满足食品行业QS质量认证。也可用于民用中央空调定期清洁消毒。

（四）、科研：化工合成试验、废水处理试验用、氧化、催化实验。

特点

1. 臭氧出口浓度高：臭氧出口浓度可达60mg/L以上。最高可达110mg/L。因为内置浓度高达90%以上的制氧机，同时采用了介电常数高达80-90的高介电复合陶瓷，因而臭氧出口浓度高。而玻璃臭氧管氧气源只有10-15mg/L,玻璃臭氧管空气源只有2-5mg/L.

2.不含氮化物等杂质：采用臭氧专用制氧机，臭氧纯度高，臭氧不含杂质，臭氧气体中基本不含氮化物。

3.耐腐蚀，适合臭氧环境。和普通制氧机、医用制氧机相比，采用了很多耐臭氧腐蚀材料，能在臭氧环境下长期使用。

4.温升低，适合连续稳定运行。内置制氧机用了空气深冷技术和深度散热技术，保证了制氧机温升低，内循环水冷系统保证了臭氧发生器温升很低。整个设备温升只有3-5℃，保证了系统可以连续稳定运行。可24小时连续工作

5.臭氧产量稳定。内循环水冷系统保证了臭氧发生时发热能迅速带走，因而臭氧产量稳定。内循环系统采用防冻冷却液，因而长期运行也不会结垢，在零度以下环境也能正常工作。出厂前每台臭氧机均通过臭氧检测仪检测。

6.耐潮湿，适合潮湿环境。内置制氧机相比，采用了三级除湿措施。包括第一级深冷自动排水，第二级除湿分子筛，第三级制氧分子筛除湿。前两级除湿保护了制氧分子筛，延长了制氧分子筛寿命，适应环境潮湿场合。

7.不锈钢外壳。整机采用不锈钢外壳或喷外壳，易擦洗，耐臭氧。不锈钢外壳适合潮湿环境，喷塑外壳适合相对干燥环境。

8.系统集成，免维护。制氧机内部采用了免维护的无油压缩机。不需要经常维护。水冷系统才用封闭循环，减少了维护工作。

9.以空气为原料，臭氧气体成本低。制氧机以空气为原料，物理方法制氧，日常没有消耗材料。和氧气瓶相比，氧气成本非常低。

10.体积小，噪音低，产量稳定。设备体积和同产量分体式制氧系统相比，体积只有分体系统体积三分之一。而分体系统噪音一般都在75分贝以上，YG系列臭氧制氧一体机噪音在65分贝以下。

工作原理

氧气生成原理：空气中一般氧气含量21%，氮气含量78%，其它气体1%。制氧机主要采用分子筛技术。布满无数超微孔的分子筛有着极强的吸附能力，利用氧分子筛在一定压力下对空气中的N 、O不同的吸附能力，采用国际上比较先进的物理吸附分离原理--PSA变压吸附技术。加压吸附（氮气吸附在分子筛微孔中，氧气则穿其而过），常压解吸（排出被吸附的氮气），周而复始，达到连续不断地从空气中分离高纯度氧气的目的。从而将氧气浓度从21%提升到90%以上。

制氧机主要采用两塔分离技术，应用性能优良的PSA专用氧分子筛，无油空气压缩机以及气动阀控制系统，进行有效分离氧气。

臭氧生成原理：本机产生臭氧的原理采用电晕放电法获取，就是在常压下使含氧气体在交变高压电场作用下产生电晕放电生成臭氧。电晕放电法臭氧发生器是相对能耗较低、单机臭氧产量大、市场占有率高、应用广的臭氧发生装置。气体中氧气为O2，经过高频高压的轰击，O2变成不稳定的O3，而O3不稳定，氧化能力大大提高，我们就是利用O3的强氧化性来进行杀菌、消毒、除味和工业氧化。

主要规格型号

应用案例

空调系统消毒

食品消毒

水处理

空间消毒
