YRD-I250 电池充放电装置

YRD-I系列已开发为通用电源，除了可以对所有类型的电池进行充电和放电外，还可以用作可再生直流电源，例如电池模拟。

新开发的数字控制引擎CIC（通用逆变器控制器）已完全数字化了从输入ACDC单元到输出DCDC单元的整个控制过程，并在整个输出范围内提供了高速，高精度和稳定的性能。

特色功能

动力再生系统紧凑而高效

逆变器系统实现了小尺寸和高效率（典型值的95％）。通过在放电期间放电，实现了不浪费能量的环保系统。此外，它是业界顶级的紧凑型产品，功率为800W x 800D x 1800H，标准功率为35kW。

由于控制单元完全数字化且紧凑，因此我们还可以提出小容量多通道充电/放电系统。

从小容量（10 kW）到大容量（250 kW）所需的规格制造

主要电路部件与我们的AC逆变器产品（例如UPS和变频器）共享，并且可以通过使用它们在较短的交货时间内制造出来。电压，电流和功率规格也可以根据您的要求进行设计。经过特殊设计的紧凑型外壳可节省空间，但可根据要求定制以适应安装空间，例如宽和垂直。　

各种控制模式和限制器系统（作为电池充电/放电装置）

支持恒定电压，恒定电流和恒定功率模式。分别设置电压，电流和功率的上限和下限。可以很容易地设置从一般恒定电流到恒定电压的浮动充电。通过根据电池适当设定电压限制器和电流限制器的上限和下限，可以防止过充电和过放电，并且可以安全地进行测试。

各种控制模式和限制器系统（作为再生直流电源）

当将所需电压设置为恒定电压模式时，它将充当维持此电压的“恒定电压源”。当“负载”消耗功率时，它以功率模式运行；当“负载”开始供电时，它以再生模式运行。在这两种情况下，恒定电流和恒定功率限制器均同时工作。通过连接至混合动力汽车等车载逆变器，可以用作虚拟电池。

设定精度和测量精度均高且准确

对于电压检测，通过高阻抗差分电路驱动具有高线性度特性的16位串行ADC，从而实现高精度和稳定的测量。电流检测也可以通过使用16位ADC对高线性度闭环电流传感器进行采样来执行。电流检测配备了以H / L迟滞为标准的自动量程功能。由于基于这些测量值执行对设置值的反馈，因此将设置精度除以测量精度。

快速响应充电/放电切换和负载波动

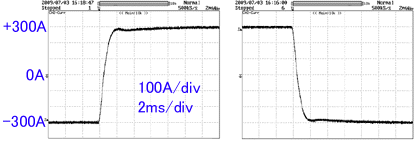

通过全数字控制的高速反馈在充电和放电之间切换时，DCDC单元可实现高速响应（2 ms * 1）。DCDC单元向输出滤波器提供最大电流，即使瞬时波动也可瞬时（500us以内）保持电压。

* 1120V / 300A / 35kW输出设备

支持双向输出（出厂选项）

Bibola输出除了从0V充电和放电外，它还支持负电压输出。四象限操作使其可用于测试特殊环境，例如电池和电容器。负电压侧的电气性能与正电压侧的电气性能相同。

输入波形也被数字控制和清洁

再生单元还实现了纯净的电流波形，其畸变率为5％或更低，并通过全数字控制清除了谐波调节准则。功率因数是0.99，几乎是1.0。即使在三相电压平衡和失真差的地方，通过独特的电流反馈控制也可以保持接近正弦波的电流波形。

使用新开发的数字电源控制板CIC（通用逆变器控制器）

CIC（通用变频器控制器）使用为数字控制电源开发的CIC（通用逆变器控制器）。YRD-1使用CIC控制三相再生单元和DCDC单元。

利用高性能，除了用作标准的充电/放电/直流电源之外，我们还可以灵活地响应任何定制。

丰富的界面

配备有LAN作为标准通信接口，可以通过外部PC进行自动操作。也可以使用工业标准的I / F，例如RS-232C，RS-422和CAN。如果需要GPIB接口，或者可以使用自己的软件控制电源，请与我们联系。

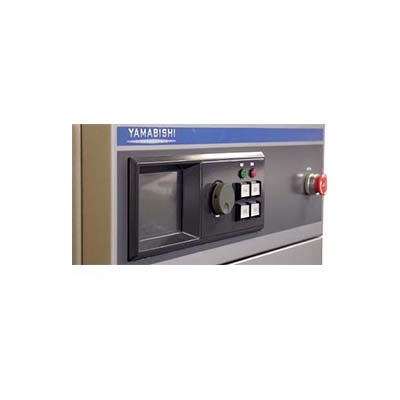

本地操作（触摸屏/慢速拨盘）

本地运营配备触摸屏和慢速拨盘。这样一来，无需在台式电脑上使用PC即可进行充电/放电测试。通过定制用户测试系统所需的设备控制（例如，导体开/关），可以将触摸面板添加到屏幕上。

提供用于电池充电/放电的计划软件

电池充放电调度软件专为电池测试而设计的软件。即使您没有任何程序知识，也可以只进行一些设置就可以开始。灵活的变量和触发系统使您可以为任何情况配置充放电时间表。

还提供多通道数据记录器

多通道数据记录仪充电/放电软件可与Hioki生产的高度可靠的Memory Hilogger 8423一起进行记录。接地绝缘600V，通道之间绝缘200V，非常适合测量电池电压，温度等。记录数据通过局域网作为附加变量进入充电/放电软件，并同时记录在充电/放电设备日志中。它也可以用作计划触发器和警报源。

使用方法

锂离子电池的充放电，电动汽车的电池充放电

可再生直流电源，直流电子负载，电池模拟器

所有其他直流电源应用
