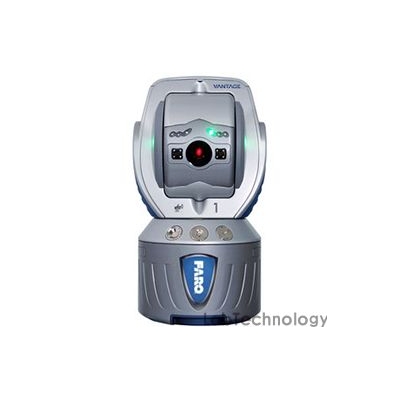

商品名称:Faro 激光跟踪仪

  • 货号:TP0001078

  Faro激光跟踪仪是超大空间便携三坐标测量系统,0-160m超大测量范围,最新的FARO Vantage激光跟踪仪是小体积、大空间测量范围、高精度便携测量的典范。


硬件特点

  • 外形小巧

  • 迄今为止外形最小、重量最轻的FARO激光跟踪仪

  • 具有极佳的易用性,并且便于在不同的工作地点之间进行运输


IP52 防水和防尘等级

  • 可将激光跟踪仪用于苛刻的工业条件

  • FARO公司IP 防护等级最高的测量装置


TruADM

  • FARO的第五代 ADM 专利系统

  • 提供满足日常实际应用需求的精确度

  • 简化的系统(无需使用 IFM 系统来为 ADM 提供支持)

  • 通过利用 SMR 进行扫描,可进行快速的动态测量


MultiView 相机

  • 全集成式双相机系统

  • 自动对准特定的目标

  • 当目标不在正常位置时,能够快速而高效地确定目标的位置


SmartFind

  • 更快速、更轻松地测量复杂的工具和结构

  • 当您遮挡或看不到光束时,只需向激光跟踪仪做手势,它就能让激光束重新对准您的目标


TriMap编码器

  • 正在申请专利的编码器系统

  • 三阅读头自映射系统

  • 能够在更方便的位置缩短服务时间


光学元件

  • 设计用于更长的距离

  • 允许在一个位置测量更大的物体


集成Wi-Fi

  • 最先进的无线技术(无线-N)

  • 无需将激光跟踪仪插入笔记本电脑

  • 可在无线网络的覆盖范围内随时随地进行测量


主要技术指标

  • 有效测量范围

最大测量距离(m):80m(Radius)

◆ ADM测量范围:0到80m(Radius)

◆ 水平方向:360° 无限旋转

◆ 垂直方向:130° (+77.9° to -52.1°) 无限旋转


  • 测量与跟踪性能

◆ 数据采集速度(点/秒):  16,000/秒

◆ 径向跟踪速度(米/秒):  >25米/秒

◆ 径向跟踪加速度(米/秒²):    >30m/秒²

◆ 最大角速度:180°/秒

◆ 最大角加速度:860°/秒²


  • 尺寸与重量

◆ 跟踪仪主机尺寸(mm):224x211x416

◆ 跟踪仪主机重量(kg): 12.6

◆ 控制器尺寸(mm):290x158x214

◆ 控制器重量(kg):4.8


  • ADM测量

◆ ADM测量精度:(MPE)16μm + 0.8μm/m


  • 角度测量

◆ 角度测量分辨率:0.04 arc sec

◆ 角度测量精度(全量程):  (MPE)20μm+5μm/m


  • 精密水平仪精度:+/-2弧秒

*精度被描述为最大允许误差 (MPE),一般测量结果是MPE值的一半


相关应用

FARO激光跟踪仪在各种行业的许多应用中都缔造了突破性的效率。该激光跟踪仪改进了坐标测量方法并允许使用全新的制造技术。

典型应用如下:

  • 定位

  • 安装

  • 零件检测

  • 工具构建

  • 制造与装配集成

  • 逆向工程
