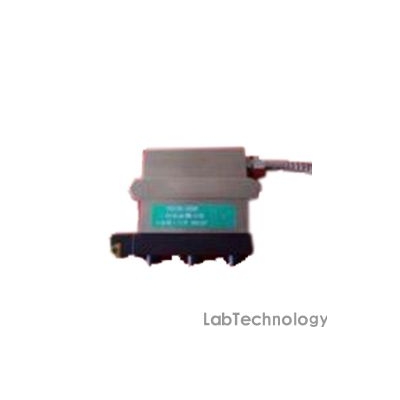

YDC-Ⅲ89B 压电式三向车削测力仪

  • 类 别:
  • 测力计
  • 型 号:
  • YDC-Ⅲ89B
  • 订货号:
  • TP0001075

商品名称:YDC-Ⅲ89B 压电式三向车削测力仪

  • 货号:TP0001075

技术参数

测量范围Fx:1000N;Fy:1000N;Fz:2000N
固有频率≥3kHz
灵敏度≥2.50pC/N
线性度<±1%(F·S)
重复性<±1%(F·S)
向间干扰<±5%(F·S)
重量1.9Kg
测力仪尺寸长×宽×高115×85×30;夹持尺寸:90×30×30


产品特点

  压电式切削测力仪最大特点是重复性好,长期使用性能稳定,不需反复标定。另一大特点是固有频率高,具有良好的动态特性,特别适合于动态力的测量。



原理

  YDC-Ⅲ89型压电式切削测力仪的结构,该测力仪采用刀杆式结构,用一个三向压电石英力传感器作为力——电转换元件。它不仅大刚度、高灵敏度、高固有频率、宽频率响应范围,线性良好的动、静态性能,而且结果简单,体积小,除刀体结构有一点变化外和正常的刀具一样,在正常的切削加工状态下,就可以实时、准确地测量出三向静、动态切削力。其工作原理可简单地叙述为:根据正压电效应,当石英晶片受到外力作用时,石英晶片的表面会产生正、负电荷,电荷的多少与所受外力的大小成严格的线性关系。
