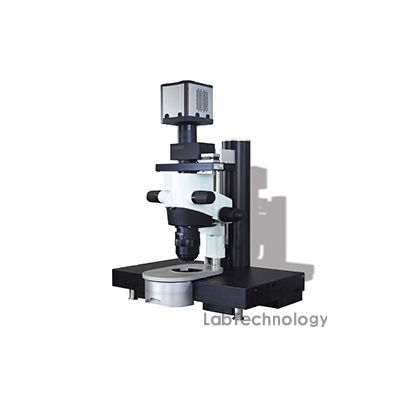

LaVision BioTec 第二代光片照明显微镜

   UltraMicroscope II的双向三束光片技术能够产生6束聚焦的光片，从侧面激发样品并由垂直于激发光平面的sCMOS相机检测荧光信号。移动样品穿过光片可使入射光激发不同的平面，同时光片的角度可以改变，从而生成样品的3D图像。水平光路的动态聚焦确保了整个视野中极佳的Z-轴分辨率。选择性激发聚焦平面可以明显降低光漂白和光学损伤。支持适用于大体积样品的低倍率物镜，样品体积最大可达1mm3。开放的样品腔设计可以实现任何透明剂中的透明样品的成像或者在水溶性缓冲液中采集活体生物体内的数据。

产品优势

☆双向各三束光片照明，360°全方位成像

☆光片参数可变，适用于各种样品

☆简单易用的样品腔，可对活体动物和透明组织进行成像

☆可在水溶性缓冲液和透明溶剂中成像，并对不用溶剂进行折射率修正

☆水平方向光路的动态聚焦，带来极佳的分辨率

☆超大工作距离，支持最大样品体积10 x 10 x 10mm

☆放大倍率可在1.26x至12.6x调整

广泛的应用

   UltraMicroscope II应用范围十分广。研究人员逐渐意识到小范围的成像并不能完全反映组织的生物学状态，而采用传统的连续切片法又很容易导致样品扭曲变形。因此迫切需要一种能够实现大样品块、快速扫描、深度成像、高分辨率3D动态图像输出的荧光显微镜。而UltraMicroscope II的出现满足了科研人员的这种需求。借助于UltraMicroscope II，发育学家可以观察到动物模型各个阶段的组织状态，神经学家能够轻松的研究神经元的再生能力并探究新的神经传导途径，肿瘤学家可以准确的筛选血管抑制剂类药物，免疫学家能够研究淋巴系统整体的发育过程。UltraMicroscope II除了可以观察透明化的样品外，还可以实现动物的体内成像。对于表达内源性荧光蛋白或者标记了荧光抗体的组织也可以快速便捷地成像。J

  果蝇

斑马鱼

技术参数

光片参数

◆ 光照方向：单向或双向

◆ 光片数目：3 - 6

◆ 光片厚度：4 µm – 24 µm

◆ 光片宽度：1 mm – 20 mm

◆ 数值孔径：0.0135 – 0.135

◆ 匹配折射率：1.33 – 1.56

检测参数

◆ 物镜：2x/4x

◆ 孔径：0.5/0.3

◆ 总放大倍数：1.26x - 12.6x/(无变焦镜筒)

◆ 工作距离：4mm, 6mm, 10mm/6mm

◆ 激光检测：8个滤光片

◆ 激光校正：400 nm - 850 nm动态校正

检测器

◆ 类型：sCMOS

◆ 像素大小：2560×2160

◆ 像素尺寸：6.5µm × 6.5µm

◆ 最大帧速率：100fps

成像室

◆ 适用液体：水溶性缓冲液或者有机溶剂

◆ 样品位移范围(XYZ)：1cm, 1cm, 1cm

◆ 成像深度：µm级至cm级

光源

◆ 激光模块：最多5束，每二极管50mW - 100mW

◆ 连续激光谱：激发光460nm - 800nm, 1mW/nm - 3mW/nm

◆ 仪器尺寸：54cm × 70cm × 65cm

◆ 仪器重量：47kg (不含控制器和激光源)
