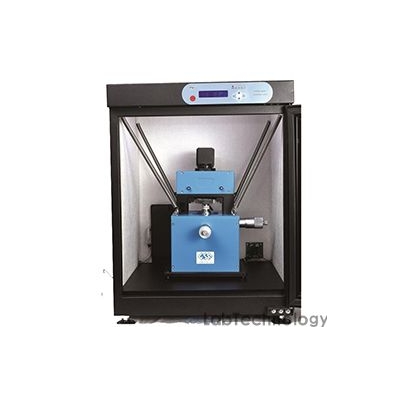

FM-Nanoview1000AFM 分体式原子力显微镜

  • 类 别:
  • 体式显微镜
  • 型 号:
  • FM-Nanoview1000AFM
  • 订货号:
  • TP0001042

商品名称:FM-Nanoview1000AFM 分体式原子力显微镜

  • 货号:TP0001042

FM-Nanoview1000AFM 主要功能特点

  •  扫描探头和样品台集成一体,抗干扰能力强;

  •  精密激光及探针定位装置,更换探针及调节光斑简单方便;

  •  采用样品趋近探针方式,使针尖垂直于样品扫描;

  •  马达自动脉冲控制驱动样品垂直接近探针,实现扫描区域精确定位;

  •  高精度样品移动装置,可自由移动感兴趣的样品扫描区域;

  •  带光学定位的CCD观测系统,实时观测与定位探针样品扫描区域;

  •  模块化的电子控制系统设计,便于电路的持续改进与维护;

  •  集成多种扫描工作模式控制电路,配合软件系统使用;

  •  弹簧悬挂式防震方式,简单实用,抗干扰能力强。

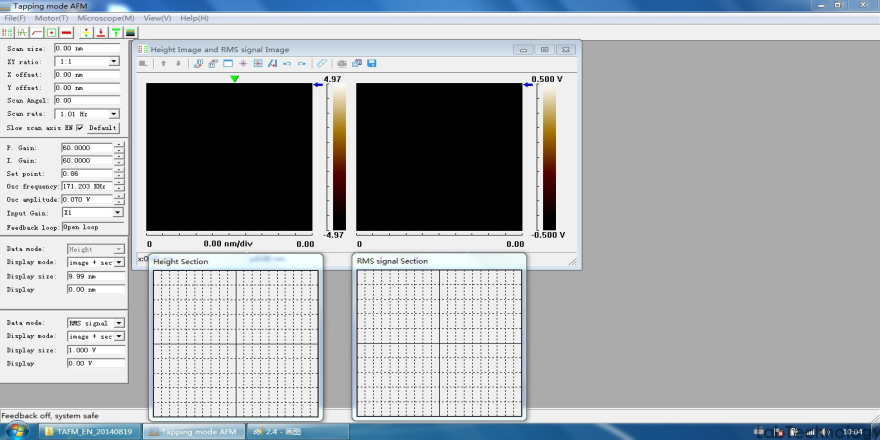

友好的软件界面和操作功能


1. 多通道图像同步采集显示,实时查看剖面图;

2. 多种曲线力-间距(F-Z)、频率-RMS(f-RMS)、RMS-间隙(RMS-Z)测量功能;

3. 可进行扫描区域偏移、剪切功能,任意选择感兴趣的样品区域;

4. 可任意选择样品起始扫描角度;

5. 激光光斑检测系统的实时调整功能;

6. 针尖共振峰自动和手动搜索功能;

7. 可任意定义扫描图像的色板功能;

8. 支持样品倾斜线平均、偏置实时校正功能;

9. 支持扫描器灵敏度校正和电子学控制器自动校正;



FSM-AFM操作软件主要功能特点

1、可实时观测样品扫描时的表面形貌像、振幅像和相位像;

2、具备接触、轻敲、相位、摩擦力、磁力或静电力工作模式;

3、可自由选择图像采样点为256×256或512×512;

4、多通道图像同步采集显示,实时查看剖面图;

5、多种曲线力-间距(F-Z)、频率-RMS(f-RMS)、RMS-间隙(RMS-Z)测量功能;

6、可进行扫描区域偏移、剪切功能,任意选择感兴趣的样品区域;

7、可任意选择样品起始扫描角度;

8、激光光斑检测系统的实时调整功能;

9、针尖共振峰自动和手动搜索功能;

10、可任意定义扫描图像的色板功能;

11、支持样品倾斜线平均、偏置实时校正功能;

12、支持扫描器灵敏度校正和电子学控制器自动校正;

13、支持样品图片离线分析与处理功能。

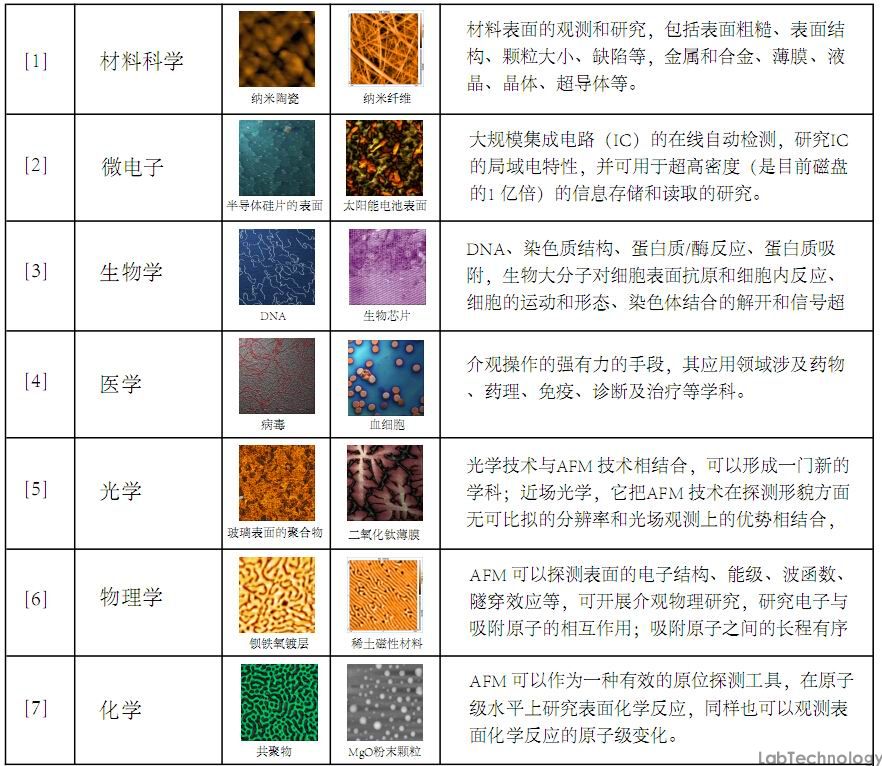

原子力显微镜广泛的应用




技术参数

序号名 称参 数
1工作模式接触、摩擦力(可选配轻敲、相位、磁力、静电力)
2样品尺寸Φ≤90mm;H≤20mm
3最大扫描范围横向20um,纵向2um
4扫描分辨率横向0.2nm,纵向0.05nm
5扫描速率0.6Hz~4.34Hz
6扫描控制XY采用18-bit   D/A,Z采用16-bit D/A
7数据采样14-bit   A/D、双16-bit A/D多路同步采样
8扫描角度任意
9样品移动范围0~20mm
10马达趋近脉冲宽度10±2ms
11光学放大倍数4X
12光学分辨率2.5um
13图像采样点256×256,512×512
14反馈方式DSP数字反馈
15反馈采样速率64.0KHz
16计算机接口USB2.0
17运行环境运行于Windows98/2000/XP/7/8操作系统
