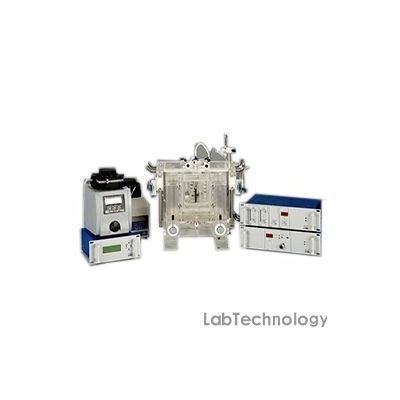

SC0710 心脏灌流系统

     该紧凑型泵控制心脏灌流系统是一个封闭的、集成系统,放置在一个自动恒温（self-thermostating）水循环液体槽，水槽包含有两个公升储液器 ,一个器官心脏制备室和特殊设计的可移动的心脏悬挂装置，先进的水浴解决技术方案使系统完全独立于周围环境温度，系统可以保持一个0.01℃的精确度,为心脏提供了一个非常稳定的环境。另一个优点是可移动的心脏悬置单元,可为实验动物心脏提供最佳的悬浮，测量点(BP、温度等)和位于心脏悬浮套管上面的入口通道,从而提高了测量的准确度，系统所需最小空间是适当的持续压力和流量，以及Janicki-type心脏测量工作,该系统与市场上其他设备相比，是一套完全独特的心脏灌流系统，系统带有先进的the SPELL Haemosys数据采集系统。

系统储液器（liquidreservoirs）

   系统配有储液器（liquidreservoirs），每个储层可以容纳1000毫升生理盐水（saline），提供有两个液体持续循环的实验后台，这两个储液器可以独立使用。用此方法可以测试在两个不同剂量下相同化合物的影响,或两个不同化合物的影响，实验所需的物质数量与体积明显减小，这也大大降低了成本(例如:尤其是昂贵的或外来化合物)，实验时通过一个龙头盖可以进行转换。

泵控制单元（PUMP-01Pump controller unit）

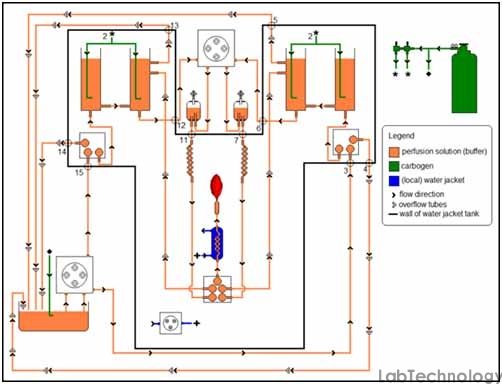

   用于保持恒定的系统压力，降低可变的流动阻力和蠕动泵的最小水平脉动测量，为了保持精确测量，控制器（通过该泵）由压力传感器的信号进行操作，控制器的操作在下图中呈现：

Langendorffheart suspending unit with Janicki-type working heart

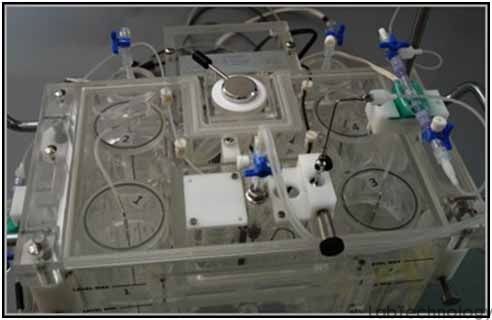

   心脏悬置单元和传感器连接简单，通过引线和弹簧负载，液体槽关闭后可拆卸，所以心脏悬置单元可以从心腔面积移开，实验所需的工具是固定的关闭帽：

• 心脏悬置吊杆（heartsuspender）；

• 刺激器（stimulator），MAP传感器支架（MAPsensor holder）；

• 操纵器（manipulator）；

• 生理盐水调节龙头（tap regulating the saline）；

• 气球导管（ballooncatheters）；

• Janicki型心脏工作单元（Janicki-type working heart unit）；

• 化合物进口通道（materialinlet channel）；

• 温度传感器（temperaturesensor）；

• Bubble trap

心脏悬置吊杆（heartsuspender）

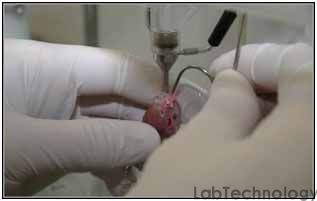

特制的心脏悬置吊杆，其中夹层可以快速的放在心脏悬挂套管上，不会造成任何伤害，为此，套管末端设计有一个切口，帮助安置的稳定性和结合线的定位。套管设计的尺寸有：Ø4.5,Ø3.0, Ø2.0 and Ø0.9 mm ，考虑到品种及其重量，其中一个最显着的优点是：测量点（themeasuring point）和入口通道（the inlet channels）位于解剖的上方，只留下一个最小的死区空间。

套管内置球形操纵器是Janicki-type心脏工作单元的最重要的组成部分,因为它可以在600度角垂直移动。

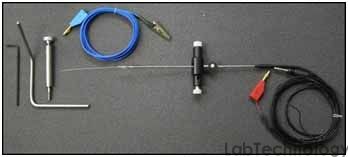

细胞外/细胞内MAP测量，刺激（Extra-/intracellular MAP measurement,stimulation）

系统允许单点细胞外/细胞内（extra-/Intracellular）MAP测量和刺激,基于360°可调球形操纵器，可以有机地连接到系统。

八点细胞外MAP测量（Eight-pointextracellular MAP measurement）

这个八点无创测量（The eight-pointnon-invasive measurement）是我们公司独有的功能，制备是放置在一个装满盐水情况下的器官浴,四周是MAP传感器，MAP信号通过该传感器检测到，通过一个特别设计的生物检测放大器检测的。

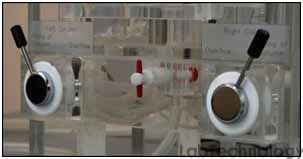

生理盐水情况管理（Salinesoultion managing taps）

系统的水龙头是必不可少的部分,用于生理盐水制备。Forthis purpose we designed a multi-position, highquality and long-wearing tap. 为此我们设计了一个多档位（multi-position）、高品质（highquality）和经久耐用（long-wearing）的自来水龙头。其设计本质是水龙头的材料组合允许适当的控制面，无间隙密封，并允许平滑关闭/开启运动。此外，与其他系统的水龙头相反，它没有2个位置（开/关），但它会持续关闭。

气体蒸发器（Gas-vaporizatio）

因为要适当操作心脏,所以适当数量和质量（carbogen）气体被溶解在生理盐水是必要的，对于必要的气体分散,我们开发了一种气体汽化器和微调装置，该气体流经瓶器被收集，并通过一个圆柱形夹具，有适当厚度的Carbogen气体管蒸发。

产品参数

1. 紧凑型离体心脏灌流系统；

2. 两个独立的储液器，总容量2升；

3. 特殊的可移动心脏悬置单元；

4. 不同大小的小鼠（mouse）、大鼠（rat）、豚鼠（guineapig）和兔子（rabbit ）心脏MAP传感器；

5. 自动控制流速,以确保所需的恒压(0 - 500 Hgmm)

6. 分析参数（Parametersto examine）:MAP、LVP、灌流压力（perfusion pressure）、冠状流（coronary flow）、puffer temperature、 心率( heart rate)；心电图(ECG)、表面潜力(surface potential),肌肉张力( muscle tone)和肌肉力量(muscle strength)(力-位移技术)；

7. 可以外部控制或刺激心脏的节奏（pacing）

8. 灌流（Langendorff）和Janicki-type两种心脏工作模式；

9. 内置自动恒温器（Built-inthermostat）；

10. 尺寸（Dimensions）：宽度（width:）360mm, 深度（depth）: 310 mm, 高度（height）:360mm

11. 缓冲柱（Buffer column）

1). 2 个缓冲罐（buffer vessel）

2). 直径（Diameter）: 65mm

3). 高度（Height）: 184mm

4). 材料（Material）: 硼硅玻璃（borosilicate glass）

5). 可调碳化器与蒸发器（Adjustable carbonizer with vaporizer）

12. 缓冲排水容器（Buffer drain reservoir）

1). 心脏悬置单元前的加热循环长度72毫米,直径14毫米

2). 螺旋内径,放置在2毫米,5个线程的恒温器空间

3). 材料（Material）:硼硅玻璃 （borosilicate glass）

13.心腔尺寸（Dimensions of the heart chamber）

1). 宽度（Width）: 110mm

2). 深度（Depth）: 74mm

3). 高度（Height）: 106mm

14.水龙头（Taps）

1). 1 个双向填充龙头/缓冲柱（two-way filling tap/buffercolumn）

2). 1 个三方排水龙头（three-way drain tap）

3). 材料（Material）: 聚四氟乙烯（plexi body with Teflon inlay）

15.器官浴（Langendorff bath）

1). 系统内置360mm x 310mm x 360mm的折叠器浴

2). The cover can be lifted with 160mm to place theheart

3). 结构的重量(无负载):~ 13公斤（The weight of the structure (without load): ~13 kg）
