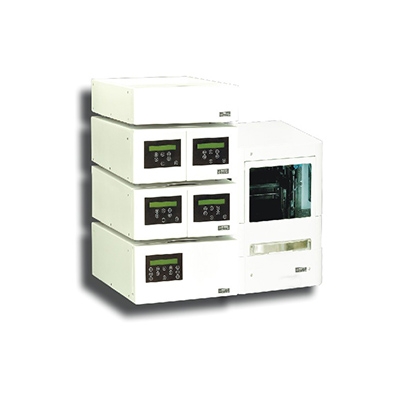

Q05 四元高压梯度系统

四个泵头共同承担输液的负荷

  • 类 别:
  • 梯度观测系统
  • 型 号:
  • Q05
  • 订货号:
  • TP0001492

商品名称:Q05 四元高压梯度系统

  • 货号:TP0001492

目前市场上的低压四元系统,实际上只有一个泵头和一个低压混合比例阀(电磁阀)组成,运行复杂梯度时精度差,同时对难相溶组份流动相的梯度洗脱表现差。低压混合过程相当于暴露在空气中混合流动相,极易将空气带入系统,造成系统压力波动。

高压四元系统泵的优点很显著:每一个泵头将流动相吸入后,在泵后进行带压混合,有效地解决了不相溶流动相的低压混合难题。四个泵头共同承担输液的负荷,在运作时每个泵头都有机会“休息”,使用寿命更长久,故障率更低。

极易兼容现有四元低压混合系统、二元高压混合系统及单元系统的各种应用。

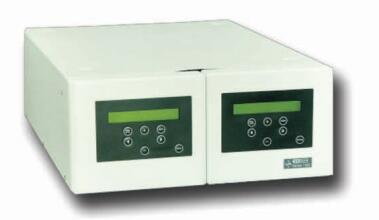

四元高压泵:高性能的四元高压梯度泵

  • 由两台高压二元泵纽成

  • 往复式四柱塞泵头

  • 极易改装为二元离压系统

  • 0.001-5ml/min (每个泵头)

  • 0-6,000psi (420Bar )

  • 流量精度:<0.05%RSD

  • 流量准确度:<0.1%

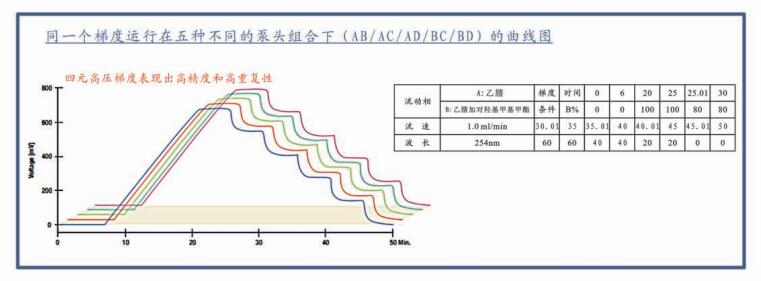

  • 梯度混合准确度:<0.5%

  • 梯度混合精度:<0.15%


专利技术

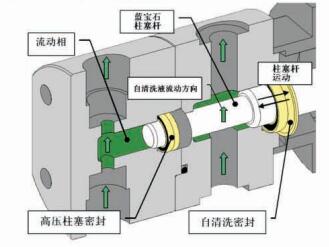

在线自动冲洗泵头技术

  • 前后双泵头,柱塞杆在流动相泵头和清洗液泵头之间往复运动。泵的每一次循环冲程都持续清洗柱塞杆,确保流动相中的结晶盐等杂质不会吸附在柱塞杆上,延长密封圏的使用寿命达30倍以上,同时防止柱塞杆被盐类结晶损伤;

  • 独家专利:在线连续自动清洗的出入口单向阀设计,保证流动相不产生回流。


脉动阻尼器技术

低死体积的隔膜储能式脉冲阻尼器的使用,几乎彻底消除了泵的脉动和压力的波动;

弹性液体储能,弹力释放时将流动相均匀压出以消除脉冲,并从流动相传感压力;

隔膜设计使压力传感器不直接接融流动相,确保了精度和寿命;

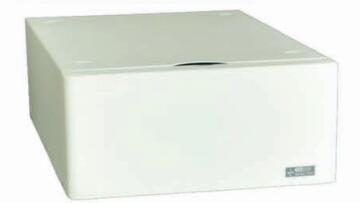

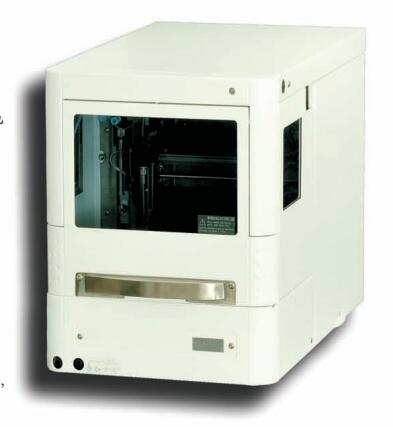

自动进样器


  • 超快的进样速度:10到15秒!

  • 极小的进样残留:<0. 05%

    (尿嘧啶水溶液,300ul清洗)能够最大程度地避免高吸附物质带来的进样污染

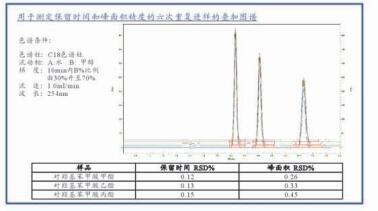

  • 进样精度:<0. 5%RSD(部分进样模式下)

  • 进样模式:满环、部分及携带进样三种模式

  • 稀释、添加、编程等智能操作,实现样品自动衍生化等预处理操作

  • 可选装样品制冷盘,帕尔帖冷却低至4℃

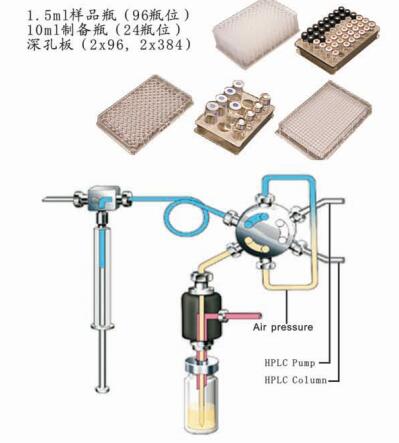

  • PSPA:气压辅助进样技术

    气压辅助抽取样品,固定同轴的气体针/样口从确保取样过程中无气泡干扰精度

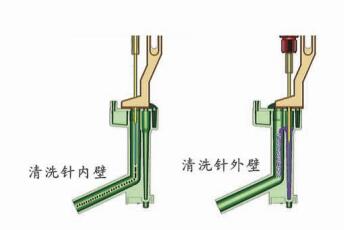

进样针的清洗

2个位置用于针内壁和针外壁对的清洗,减少交叉污染的产生。同时作为清洗液流到废液管的通道。


多种样品盘可选



1000型紫外可见检测器:高灵敏度可编程

  • 预校准的双光束凹面全息光栅单色器;

  • 减少了反射镜和透镜,因而不受聚光镜和消色差镜造成的光能量损失;

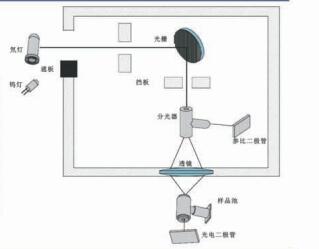

  • 光路设计有效避免了由于环境问题导致反射镜上的灰尘、光斑和霉斑引起的检测器灵敏度降低,而需经常进行维护更换的问题;

  • 根据待测样品组份的紫外吸收特性,编制波长随时变化的程序;

  • 光纤传导:光导纤维传输,防止光线发散,避免杂散光干扰,保证光线的平行性;

  • 流通池可选择不锈钢或具备化学惰性、生物兼容的Kel-F等多种液路材料,满足从微量到制备的各种应用;

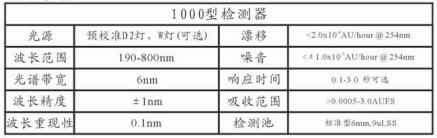

技术参数

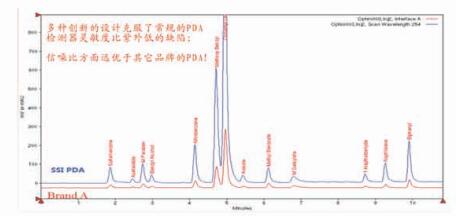

PDA二极管阵列检测器



独特的LightPipe流通池

  • 10mm光程长,2ul体积

  • 流通池通道为底吸收系数的TelfonAF管的内部

  • 壁上全内反射,犹如光纤涂层。入射光束的角度大于临界角,入射光在流通池内表面全反射,可提高信噪比5倍之多

创新的光束装置

传统机械狭缝将流通池出口的透射光从圆形光束变为线性光束的同时,限制了光通量;PDA检测器在出口设计了一组圆柱形的光纤,使绝大多数的透射光穿过光纤,并以线性光束射出。极大地提高了光通量和光谱分辨率


3-D CSChrom Plus色谱工作站:配合PDA的光谱分析软件

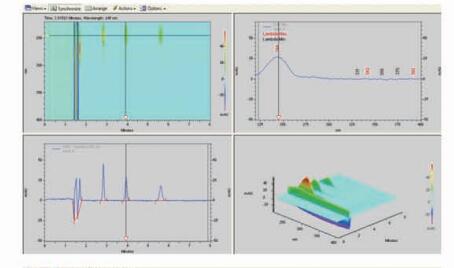

混合视图(屏幕显示实例)

可以浏览同一窗口中显示的等高线、3D视图、色谱图和光谱图以及总峰纯度及三点峰纯度的分析数据。混合视图窗口便于对目标峰进行光谱检查

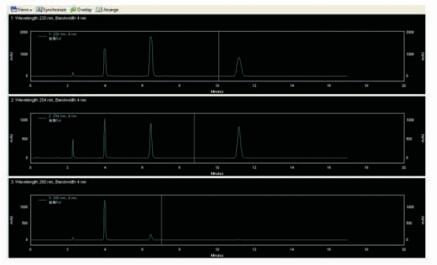

多色谱模式

该软件可以再一次色谱运行中对波长范围内的数据进行收集。可以再需要的波长范围内(1nm为增量)选择很多必要的色谱,进行在线识别货定量分析。

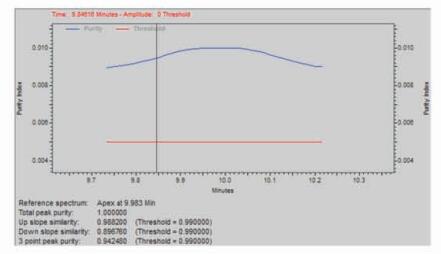

色谱峰纯度计算

用相关系数表示峰纯度便于再样品结果之间进行比较。使用相似曲线可以发现不纯峰。该功能有利于深度的检查峰纯度

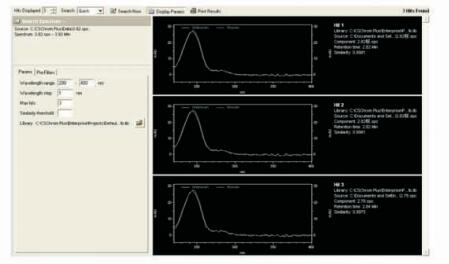

光谱库检索

系统可自动通过光谱相似度来检索目标峰。检测的光谱按峰相似度的次序显示,因此可以识别未峰。由于重新计算和收集数据时,可以随时对光谱库进行检索,因此会提高分析效率。
