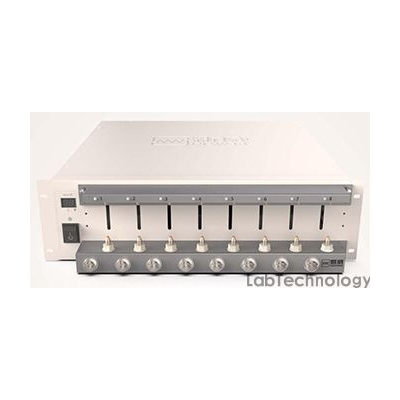

CT-4000充放电测试装置

满足0.05%精度,DCIR测试,dQ/dV微分容量曲线,μA级电流单位,三电极测试。

  • 类 别:
  • 电池测试装置
  • 型 号:
  • CT-4000
  • 订货号:
  • TP0001283

商品名称:CT-4000充放电测试装置

  • 货号:TP0001283

产品特点

  • 精度达到满量程的0.5%,行业内最高;

  • 系统硬件稳定可靠,每个通道有独立的恒流及硬件恒压源。

  • 可同是时进行锂电,镍氢,镍镉等电池测试.

  • 每个通道可任意设置恒流充放电,恒压充电,搁置,循环,等.

  • 每个通通道可检测不同型号的电池,完全独立工作于不同模式,互不影响.

  • 电脑监控,电池的测试数据,包括时间-电流、时间-电压、时间-容量、时间-温度曲线都可在一个界面内显示,操作方便,结果清晰;而且每个通道可独立设定工步运行;任何情况下“停止”后(包括断电)的工步都具有“接续”功能。

  • 数据采集速度快,精确捕抓电压电流的变化细节,具备日志功能。强大的数据及曲线处理、报表功能。数据及曲线可导出至Excel、Word,数据及曲线均可编辑处理。

  • 夹具种类齐全,可适应不同规格型号的电池、钮扣电池、组合电池的测试。

  • 型号齐全:常规型号是BTS-5V/6A,可根据客户的需求设计制造电流1mA~3000A、电压5V~1000V量程内各种型号的设备,可增加负电压、温度等辅助功能。


技术指标

  • 输出范围(可定制):电压:0~110V 电流:±3000A 功率:21KVA

  • 分辨率:AD:16bit;DA:16bit

  • 控制精度:±(0.05% of FS+0.05% of RD)

  • 测量精度:± (0.05% of FS+0.05% of RD)

  • 硬件响应时间:电流(10%~90%)响应时间≤20ms

  • 数据记录:10Hz,支持Δt/ΔU/ΔI作为记录条件

  • 支持模式:充电:CCC,CVC,CC&CVC,CPC,Pulse

  • 放电:CCD,CPD,CRD,Pulse

  • 最小脉冲宽度:500ms

  • 多量程:通道电流可支持2个量程


  • BTS系列电池测试系统

  • 小功率系列:适合纽扣电池等测试,现有的型号有:5V1mA, 5V5mA, 5V10mA, 5V20mA, 5V50mA, 5V100mA, 5V200mA, 5V500mA, 5V1000mA。

  • 手机电池电芯系列5V6A,5V12A,

  • 移动电源检测系列6V4A

  • 笔记本电池系列20V6A. 15V3A,

  • 通信后备电源、电动自行车电池包、电动工具:5V10A,5V20A,5V30A 5V40A 5V50A,5V60A,5V100A, 5V200A, 5V300A, 5V500A,5V1000A 10V60A,15V40A,20V40A;36V10A, 10V6A,20V3A 60V20A, 60V60A, 60V40A, 60A100A, 60V200A, 110V100A

  • 电池检测设备型号可以在量程范围内任意定制(1mA-3000A,0-1000V)
