QCM200 石英晶体微天平

  • 类 别:
  • 机械/其他天平
  • 型 号:
  • QCM200
  • 订货号:
  • TP0001145

商品名称:QCM200 石英晶体微天平

  • 货号:TP0001145

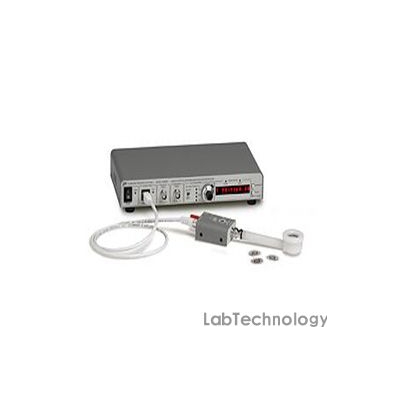

QCM200石英晶体微量天平


QCM200石英晶体微量天平可测量表面或表面附近或薄膜内部过程中的质量和粘度。该系统包括控制器,晶体振荡器电子器件,晶体支架,三个石英晶体和Windows软件。

仪器读取AT切割的5 MHz石英晶体的谐振频率和电阻。谐振频率随沉积在晶体表面的材料质量的线性函数而变化。共振电阻随与晶体表面接触的材料(膜或液体)的粘度/弹性而变化。

作为重量分析仪,QCM200可以测量的质量范围从微克到纳克级数。检测极限对应于原子的亚单层。可以轻松观察到构象变化,例如相变,溶胀和交联。

该仪器专门设计用于处理重载(最高5kΩ),可处理有损薄膜和高粘度液体。

QCM200是带有内置频率计数器和电阻表的独立仪器。测量并显示串联谐振频率和电阻,并且有一个与频率成比例的模拟输出,可用于与稳压器连接。可以使用RS-232接口从前面板或PC上操作QCM200。提供Windows软件,用于实时数据采集,显示,分析和存储。频率和电阻趋势均可查看。提供用户标签来为重要事件添加时间戳。

QCM200的稳定性和准确性是大多数实验的理想选择。对于需要最佳长期频率稳定性的特殊应用,可以将精密时基(例如FS725 Frequency频率标准)连接到外部10 MHz输入。


QCM电子

独特的自动增益控制电路为石英晶体提供所需的信号幅度,以克服粘弹性损耗并实现串联谐振。它还监视传感器消耗的能量,该能量用于确定晶体的串联电阻。该控制器为晶体振荡器电子设备供电,并包括一个用于消除并联电容的电位计。需要适当的电容消除以确保晶体振荡器的真正串联谐振操作,并消除频率和电阻误差。

在QCM200中,数字控制器还包含一个具有0.01 Hz分辨率的频率计数器,用于精确的频率测量;以及一个具有5位分辨率的电阻计,其覆盖范围为0至5000Ω


晶体,支架和流通池

QCM200使用直径为5 MHz,直径为1“的AT切割石英晶片,两侧均带有圆形电极。晶体有多种材料可供选择。晶体支架是坚固,紧凑,易于使用的固定装置。所有晶体均可在液体或气体环境中使用。

可选的轴向流通池适配器连接到标准晶体支架。这提供了将QCM连接到流动注射分析系统的简便方法。


均衡器

对于EQCM应用,可以将与频移成比例的模拟输出直接连接到恒电位仪或恒电流仪。仅晶体的前表面电极暴露于溶液中。根据EQCM操作的要求,该电极也是变压器隔离的。

下图说明了典型的EQCM实验。QCM控制器的频率模拟输出连接到稳压器A / D输入。恒电位仪将电压数字化,其软件可显示与电化学数据同步的相对频率变化。通用QCM200可以轻松集成到任何基于5 MHz晶体的定制EQCM设置中。


在实验室里

QCM200是一款有价值的研究工具,适用于从纯表面科学到生物化学的各种应用。石英晶体可以用任何薄膜材料进行预涂,包括有机聚合物,水凝胶,复合材料,陶瓷,生物分子,细菌和活细胞。这为新型气体和生物传感器的开发提供了无限的潜力。

石英晶体微量天平是任何生物实验室必不可少的补充。QCM的数据完美补充了从其他技术(例如表面等离振子共振(SPR)和原子力显微镜(AFM))获得的数据,有助于分析复杂的生物相互作用。


QCM200软件

包含Windows软件程序,以方便远程操作并简化数据获取。


应用领域

  • 免疫传感器

  • 吸附传感器

  • 水分分析仪

  • 颗粒监测仪

  • 污染监测仪

  • 电价测量

  • 金属膜上的氢吸收

  • 气泡形成

  • 氧化还原和导电聚合物研究

  • 双层表征

  • 腐蚀研究

  • 表面氧化

  • DNA和RNA杂交研究

  • 抗原-抗体反应

  • 蛋白质吸附

  • 病毒衣壳,细菌,哺乳动物的蛋白吸附检测细胞

  • 生物污染和防污

  • 生物膜和生物材料

  • 蛋白质-蛋白质相互作用

  • 自组装单分子层(SAMs)

  • 分子印迹聚合物(MIP)

  • Langmuir / Langmuir-Blodgett膜

  • 激光烧蚀,解吸和击穿研究

  • MEMS纳米材料

  • 智能生物材料


技术指标


  • 频率测量

  • 频率显示

         解析度         0.01 Hz(10秒闸门)

                                 0.1 Hz(1秒闸门)

                                 1.0 Hz(0.1秒闸门)

         登机时间         0.1 s,1 s,10 s,用户可选

  •  测量(使用内部时基)

         稳定性          <4×10 -9艾伦方差(典型值)

         准确性      ±1.5 ppm

  • 模拟量输出

         Δf输出      ±10 V满量程(20位)

         范围      ±200 kHz,±100 kHz,±50 kHz,

                               ±20 kHz,±10 kHz,±5 kHz,±2 kHz

  • 频率输出

         频率     5 MHz(标称)

        水平        TTL(方波)

        源阻抗           50Ω

  • 分机号 时基输入

         频率 10兆赫

         水平1 Vpp(标称)

  • 电阻测量

  • 电阻显示

         范围0至5000Ω

        解析度5位数字: R < 100Ω时为0.001Ω100Ω≤R <1000Ω时为0.01Ω1000Ω≤R <5000Ω时为0.1Ω

  • 电导输出(Vc)

         抵抗性    R = 10,000 x(10 -Vc / 5)-75Ω

         电阻范围  0至5000Ω

         电压等级     0至10.625 VDC,对数刻度

         阻抗   1kΩ

  • 电容抵消

         范围10 pF至40 pF(标称20 pF)

         限制0.01 pF

  • 物理

         模拟连接器  BNC

          接口  RS-232、9600波特

         外型尺寸10.625“×2”×7“(WHL)

  • 水晶座

          材料持有人:卡伊娜®,O型圈:氟橡胶®

          电缆类型,长度Cat-5,3英尺

          尺寸,重量10.6英寸×2英寸×7英寸(WHL),2磅。

          工作温度0°C至40°C

          功率15 W,100/120/220/240 VAC,50/60赫兹

          保证一年的零件和人工因材料和工艺上的缺陷

  • 石英晶体(抛光)

          频率5 MHz,AT切面,平平面

          直径1英尺

          电极铬/金(Ti / Au,Ti / Pt选配)
